Anya 综述
概观

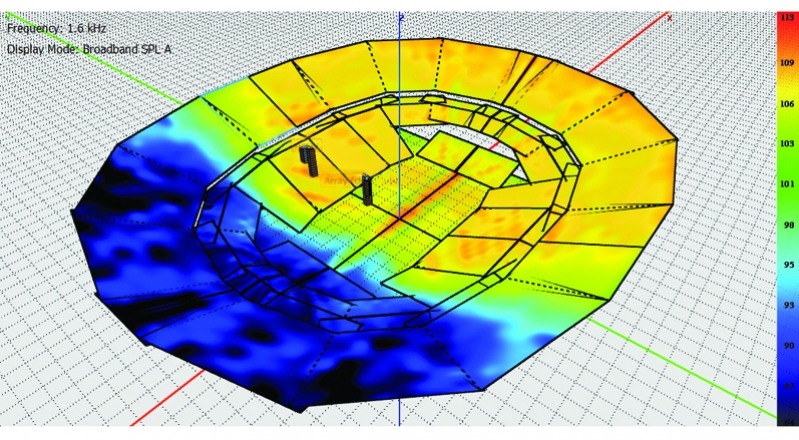

EAW Anya是一套独立、完整、高功率的扩声系统, 具有生命体征形式的自适应调整性能技术,该技术可 自动判断音箱是独立扩声或阵列组合扩声,根据不同 的工作状态及阵列组合方式,音箱系统自动进行内部 参数的设置及调整,并且可以完美应用于各种类型的 建声环境中。Anya模块形式的柱式阵列垂直悬挂,无 任何弯曲角度。Resolution 2 辅助设计 调整软件可以 预期观测分析整体系统的声压、指向性、频率响应及 覆盖 范围等重要的性能指标,用户可以根据扩声系统 预期分析的性能结果进 行均衡、延时、相位及电平等 参数的调整,对全频频率范围内的覆盖及传输进行预 期优化,从而保证设计的合理性。该系统功能极为强 大,可扩展性极强,几乎可应用于从小型场馆到超大 型体育馆等任何使用场所。

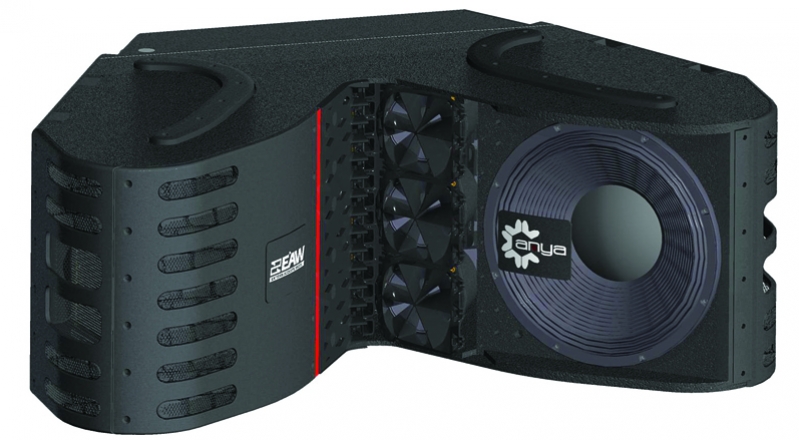

每个 Anya 模块包括 14 只 1 英寸开口 / 35 毫米音圈 的高频压缩驱动单元,这些高频单元安装在一个专利 高频号筒内,该号筒几乎占用了整个箱体的前部;每 列三只,共计两列安装了6只5英寸中频纸盆传 感器, 使用辐射相位塞(Radial Phase Plugs TM)技术和同 心叠加阵列(Concentric Summation Array TM) 技 术 的 号 筒,并 与 高 频 波 束 均匀地合并;双 15 英 寸低频纸盆传感器使用中心外孔径(Off-Center Aperture)负载以增加物理声学中心之间的间距,有 效提升低频部分在水平覆盖范围内的控制能力。

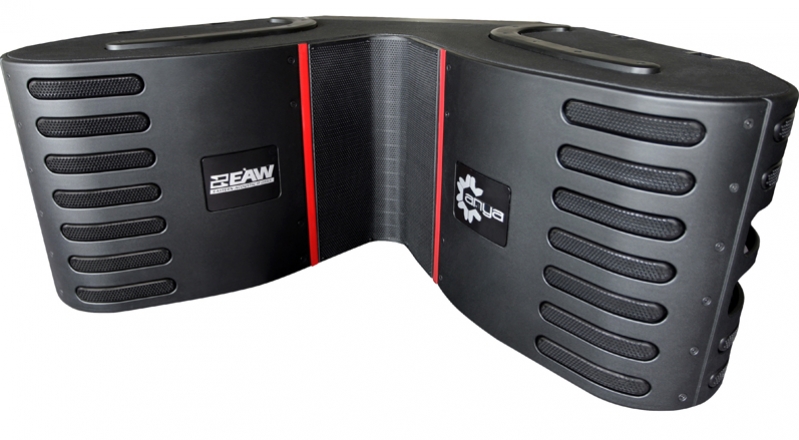

该模块水平对称,确保了连贯的叠加,而不会在分频区 域产生声学物理干扰。这会在水平面提供一致的高频扩 散和宽频带的覆盖控制。

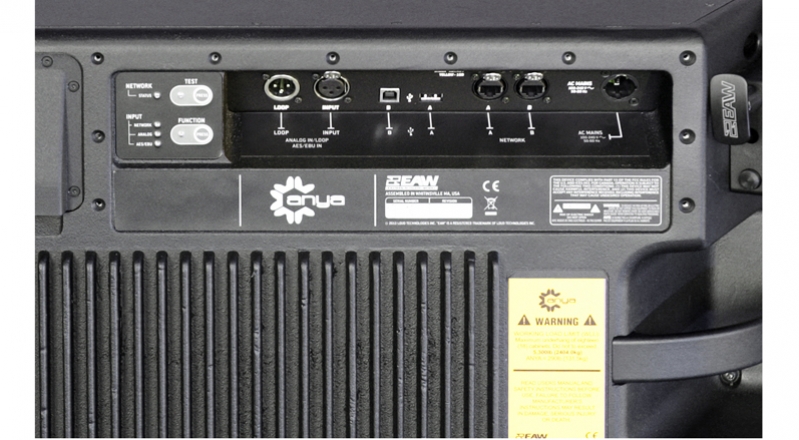

每只 Anya 模块都包含一个现场可替换的电源和处理装 置,该装置带有 22 个数字信号处理和放大通道,用来分 别驱动模块的 22 个传感器。

通过 Resolution 2 软件及自适应调整性能技术可对整个 阵列的所有性能参数进行控制,从而产生一个非常理想 的输出曲线,使用户预期定义的所有听音位置接收到几 乎完全一致的频率响应。通过高精度加工传感器 的尺 寸和间距,EAW 工程师开发的 Anya 系统可创建极致的 覆盖模式(例如,极窄聚焦,指向几乎笔直朝下),同时保持极佳的音乐声音效果。

规格
  • 配置
    子系统 换能器
    低频2×15英寸纸盆, 4英寸音圈
    中频6×5英寸纸盆, 38mm音圈
    高频14×1英寸开口, 35mm 音圈
    操作模式 功放通道 2x LF
    6x MF 14x HF

  • 性能
    最大声压级* 152dB* 根据4:1 (12dB)峰值因数的分红噪声计算得出
    操作范围 35 Hz 到 18 kHz
    负载
    倒相式,相位对齐(Phase AlignedTM), 偏置孔径(Offset ApertureTM)负载
    号筒负载 w/ 辐射相位塞(Radial PhasePlug TM)和 CSA TM孔径
    号角负载,压缩驱动单元
    信号处理
    DSP w/ EAW 聚焦技术(Focusing TM)和自适应 性能技术(Adaptive Performance TM)
    DSP w/ EAW 聚焦技术(Focusing TM)和自适应 性能技术(Adaptive Performance TM)
    DSP w/ EAW 聚焦技术(Focusing TM)和自适应 性能技术(Adaptive Performance TM)
    标称波宽 水平 70°(单列时为70°; 使用多列可将水平角度扩展到最大360°)
    垂直 可自适应调节
    观众平面实际 SPL 的性能值会由于既定观众区域的箱体数量和系统适应性有所变化。

  • 订购数据
    描述           G24 系统(24 只模块)115V G24 系统(24 只模块)230V
    部件编号    2042438 2043118 2041779 2042545 2042596 2042482 2041774 2045005 2045006 2045007 2045008 2046221 2041783 2041781 2041778
