宁夏宁东煤制油办公楼报告厅选用EAW扬声器

隶属于神华宁煤集团的宁东煤制油办公楼位于宁夏宁东能源化工基地内,它的报告厅需满足集团内部会议需求,最近安装了全新的扩声和会议系统,包括EAW系列扬声器、Powersoft功放和Allen & heath调音台。

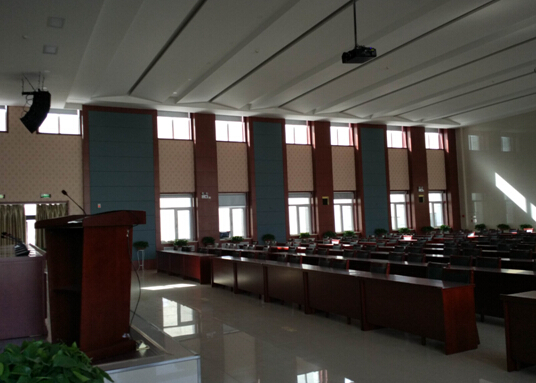

报告厅长24.6米,宽22.6米,高8米,建筑容积4447.68立方米 。吊顶较高且现场建声装修差强人意,导致混响时间过长。而业主要求,会议扩声需实现较大的声压级和良好的语言清晰度,这对扬声器和会议系统的选型及现场调试提出了较高的要求。

扩声系统

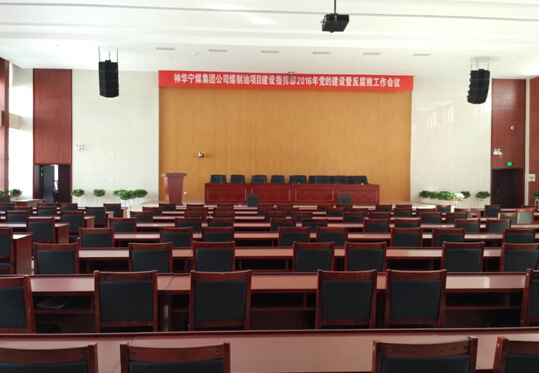

主扩系统采用立体声配置:主席台左右两侧各吊挂安装了一个JFL213阵列,每个阵列由4只JFL213紧凑型二分频线阵列模块组成,它们负责覆盖观众席全场;另外4只EAW UB22Z扬声器隐藏安装于观众厅后场,为观众席后排提供均匀覆盖。2只EAW VFM129i扬声器置于主席台地面,为主席台提供返听。

JFL213紧凑型两分频线阵列模块集合了EAW最前沿的创新线性阵列技术。它将两个10英寸的锥盆换能器安装在经优化设计的开口式箱体中,换能器间隔配置,从而将指向性控制扩展到低频范围。JFL213具备EAW标准的输出、指向控制与保真度扬声器,而且重量轻便,安装简单,是中小型场馆应用的完美选择。

功放系统选用Powersoft K系列和M系列数字功放。2台Powersoft K3负责驱动JFL213扬声器,1台M28Q驱动EAW UB22Z扬声器。FM129i返听扬声器则由1台M30D驱动。Powersoft数字功放不但为扬声器提供强劲的功率,还能进行智能电源管理和精确的数字音箱处理控制。同时还配置了一台EAW UX8800数字音箱控制器,用以优化整套专业音箱系统。


一台ALLEN&HEATH QU16数字调音台作为系统的控制核心,以创新式设计、卓越功能和便捷操作为用户带来专业混音体验。

现场项目经理武京龙先生对现场扩声赞不绝口:“在恶劣的建声环境下能达到如此清晰、明亮的扩声效果实属难能可贵。另外QU16调音台操作简便,特别是可一键调取预设恢复初始设置,对现场分专业的操作人员极为适用。”

产品:
EAW:JFL213、UB22Z、VFM129i、UX8800
Allen & Heath :QU16
Powersoft :K3、M28Q、M30D
