闹市中的演出剧院,非凡的声光视效体验

  “这个剧院位于大型购物中心内,使用功能有别于传统剧院,整个音响和灯光系统需要采用新的设计思路,对我们来说也是全新的体验。”易科国际成都分公司技术部经理练先生介绍道。

  万和大剧院位于西安东二环胡家庙十字万和城购物中心内,占地面积约1500平方米,可容纳500位观众,是国内首家位于大型购物中心内的演出剧院。它拥有先进的舞台演出设备,可满足明星演唱会、T台秀、学术报告、新品发布、演出、会议等多种使用需求。

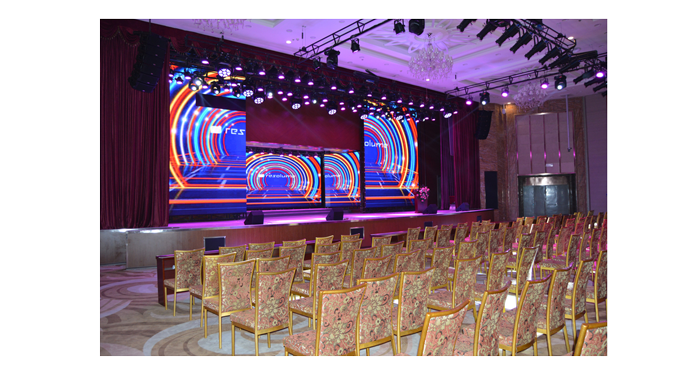

万和大剧院是国内首家位于大型购物中心内的演出剧院

  业主致力于打造以“多媒体数字特效视听科技”为主的体验式厅堂,营造非同一般的声光电一体化效果。扩声系统的外形必须美观,且占用较少空间,声音表现达到Hi-Fi效果。灯光系统需具备数字多媒体视觉呈现功能,能够在剧场任意地方成像;视频显示能根据成像面移动,营造多维度视觉效果。音响与灯光系统必须方便使用。
  “业主要求很高,但是我们通过严谨的现场测量,为他们提供了完整的系统解决方案,使用了EAW KF系列线阵列、Allen & Heath GLD调音台、Powersoft M系列功放以及High End Systems百变灯王等世界一流产品,打造极致的声光视效。”

音响系统:满足剧院多功能用途
  万和大剧院的装饰设计参照了多功能宴会厅的标准,观众区上方设有九个6 x 5米的凹形吊顶,每个凹形吊顶中间安装大型玻璃照明灯具。这样的建筑特征,造成了比较突出的声干涉和声聚焦问题:凹面对声波形成集中反射,使反射声聚焦于某个区域,导致声音在该区域特别响亮,产生室内声压不均匀的现象。3.png

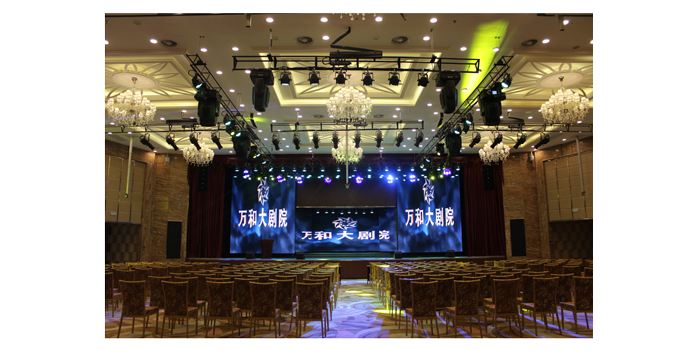

观众区上方设有九个6 x 5米的凹形吊顶

  技术团队针对场地的实际情况,采用EAW Resolution和EASE 4.0声学软件对整个剧场进行建模声场分析,分析时使音箱的垂直覆盖角度避开凹型吊顶,最终确定EAW KF720超紧凑三分频线性阵列音箱是主扩系统的最佳选择。
  “KF720线性阵列音箱的标称覆盖角度为水平110°x 垂直12°,正好避开凹形吊顶,防止产生声干涉,能够有效提高语言清晰度。”练先生表示。
  主扩系统采用立体声配置:左右声道的线阵列各由6只KF720组成,分别吊挂在舞台左右两侧八字墙正面,底边距地5米,均匀覆盖整个观众区。考虑到美观因素,超低音音箱和台唇音箱都采用暗藏的安装方式:6只EAW NTS250超低音音箱每三只组成一组,暗藏于两侧的八字墙内;4只EAW MK8126iU台唇音箱则暗装于舞台台口墙面上。另外还设置了4 只EAW VFM129全频音箱作为舞台移动返听系统。

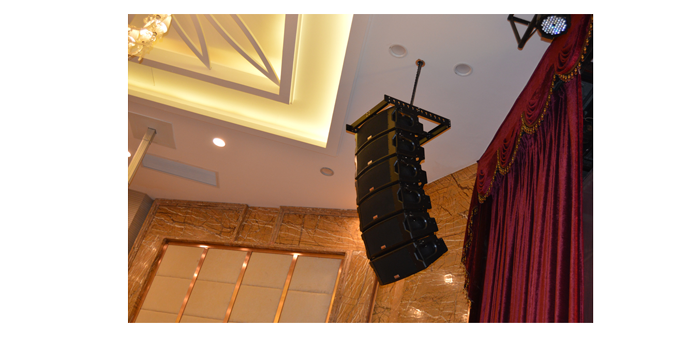

左右声道的线阵列各由6只KF720组成,分别吊挂在舞台左右两侧八字墙正面

  考虑到剧场的多功能用途,还设计了效果声道用于营造现场气氛和烘托氛围,8只EAW CR72z效果声音箱壁挂安装在观众厅两侧墙面和后墙上。另外,剧场内还有一个单独的功能配套区域,主要用于婚宴,专门针对这个区域吊挂安装了两只EAW JF29NT提供均匀覆盖。
  音频控制混音处理选用由英国Allen & Heath GLD112 调音台界面及AR2412、AR0804接口机架组成的40路数字调音系统。一台AR2412位于设备间,负责舞台信号的输入和切换,并将信号输出至处理器和功放;两台AR0804和调音台界面位于音控室,用于音源设备的输入。
  音控室的调音台界面与设备间的接口机架通过一条CAT5网线连接,最大化减少了线路损耗和繁琐的布线过程。GLD数字调音系统内置多种数字效果仿真,完全满足视听感受。低失真、低延时、高效率处理保证了系统稳定性。
  主系统音箱均由EAW UX8800数字音箱控制器进行优化,并由Powersoft M系列数字功放负责推动。

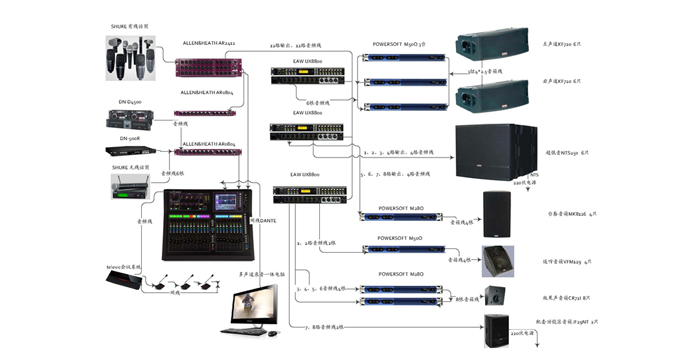

万和大剧院音响系统连接图

光系统:提供浸入式体验
  “根据业主要求,灯光系统必须能够进行数字多媒体视觉呈现,并能在剧场任意地方成像,主要成像区域包括但不仅限于舞台背景屏、会议幕、舞台口全息纱幕、观众两侧及T 台全息纱幕、舞台及T 台地面、宴席主桌桌面……舞台呈现系统还必须能够自由组合使用,实现各种舞美创意。”练先生介绍道。

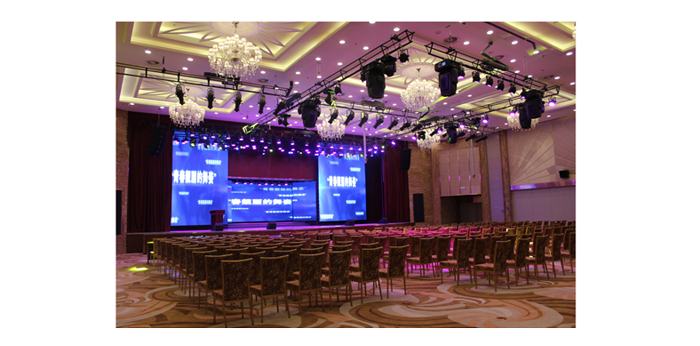

业主对灯光系统有极高要求

  为此,技术团队选用High End Systems DL.3F数字灯、SHAPESHIFTER C1(百变灯王)LED 效果灯和Full Boar 4控制台来营造剧场演出所需的灯光效果。

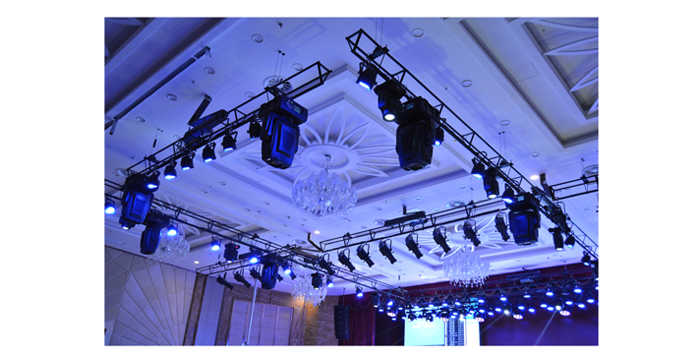

8只百变灯王C1形成弧形阵列,安装在舞台顶上三道电动灯光桁架上

  8只百变灯王C1形成弧形阵列,安装在舞台顶上三道电动灯光桁架上,巧妙地与舞台设计融合在一起。百变灯王一只摇头灯具内包含7个独立受控的模块,能创造出大量轮廓分明的光束,这些光束组合在一起能形成丰富的效果,使设计师从一只灯具中就能获得具有各种创意选项的最大调色板。

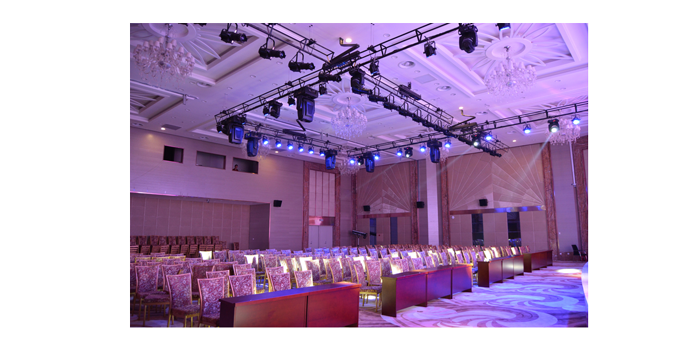

6只DL.3F分别安装在观众区T台灯光桁架上

  6只DL.3F分别安装在观众区T台灯光桁架上,针对演出场景的不同分别投影成像在观众区墙面、观众区地面和舞台上,与剧情完美交融,让观众沉浸在灯光营造的梦幻世界中,与剧中人物同悲同喜。
  灯光师朱老师对这些灯的喜爱之情溢于言表:“太喜欢这些灯了!我从未见过这么好的灯光效果。灯光控台Full Boar 4用起来也得心应手,不管是控制灯光还是控制视频都很容易实现,极大提高了我的工作效率。”
  万和大剧院已投入使用快三个月,举办过陕西青曲社相声专场、话剧《灰姑娘》、王建房“杀寇谣”演唱会等演出。演出效果令人满意,提升了整个万和城商业综合体的形象,带动了万和城的人气。

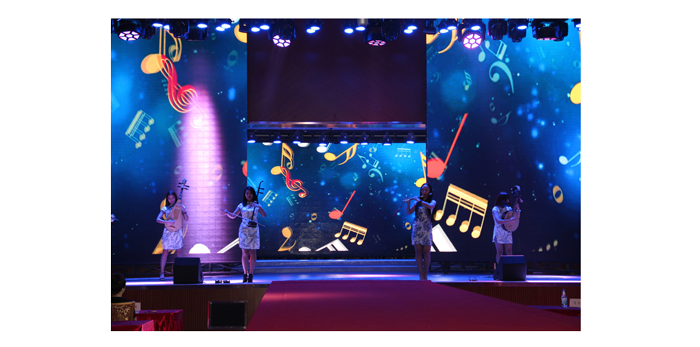

万和大剧院现场演出照片

  甲方技术部陈经理评价说:“整套系统给我们带来自然、真实、优美的艺术享受,新技术的应用使系统管理与控制变得更精确、更简单,充分彰显了人性化设计。”
