EAW QX, MK系统给橄榄球粉丝带来新的音响体验

   美国银行体育场(Bank America Stadium)是美国国家橄榄球联盟卡罗莱纳黑豹队(Carolina Panthers)的主场。最近,它的扩声系统进行了全面更新,新系统以EAW的音箱为主。

  1996年体育场开放时,在球门区安装了点声源系统。2007年音响系统更新,使用了功能更强大的音箱。如今七年过去了,球迷们期待获得更好的声音体验。因此,体育场的管理者委托WJHW声学顾问公司丹佛办事处的团队,设计新的分布式系统,更好地覆盖体育场所有的座位,为球迷们提供高品质音频。


  马克•格雷厄姆(Mark Graham)是WJHW的音响顾问,他与体育场的音响总监克利夫·米勒(Cliff Miller)通力合作,设计满足体育场需求的新系统。帕森设计学院(Parsons)负责新扩声系统的安装与集成。

  格雷厄姆解释说:“现在很多体育场都将用在球门区的音响系统更新为分布式系统,因为通常用在球门区的系统投射距离只有183米,受温度和天气影响较大,很难实现均衡覆盖,清晰度也很一般,而分布式系统可以解决这些问题。”

  黑豹队的主场是个典型的橄榄球碗状体育场,其观众席座位可容纳74,000人。碗状看台分为三部分:下层看台是观众席;中间是两层俱乐部,带有专属套房;上层看台也是观众席。

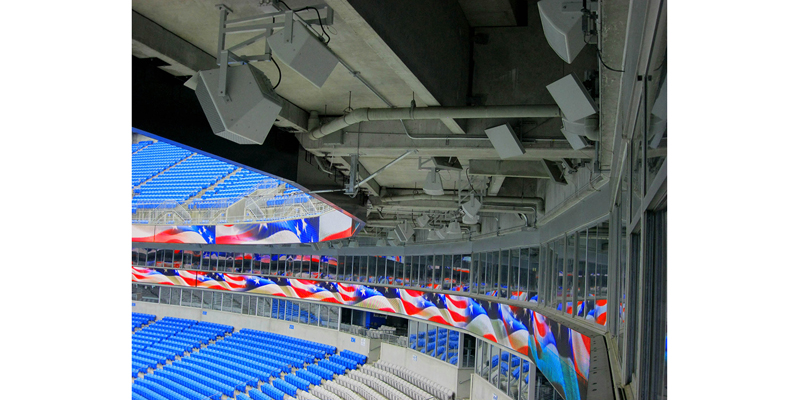

  格雷厄姆将下层观众席均匀地分为多个大小相近的区域。每个区域使用1只EAW QX564i-WP和4只MK2366i-WP音箱,它们安装在上层看台的悬垂部分上。QX564i-W负责长距离投射,覆盖范围直抵球场防护墙附近;4只MK2366i-WP音箱两两配对安装,为同一区域提供中距离投射及下侧补声覆盖。

  格雷厄姆补充道:“QX系列是出色的长距离投射音箱,非常适合这类应用。它的结构紧凑,输出声压级很高,是这类场地的完美选择。”

  他继续说道:“MK系列是当今分布式系统中的佼佼者。更让我高兴的是,它提供大量号角覆盖模式。这样,我可以根据不同的建筑结构,选择60度×60度、90度×90度或60度×40度的覆盖模式,使系统在外观和音质上保持高度一致。QX系列也是如此,它们都在提供使用灵活性的同时,保持视觉上的连贯性。”

  俱乐部层除了俱乐部坐席,还有158间专属套房以及8间装修豪华的休息室,供俱乐部赞助商使用。由于套房与休息室位于上层看台悬垂部分(QX 与MK系列音箱安装于此)的正后方,因而不能完全接收到体育场扩声系统传来的声音。

  为了解决这个问题,格雷厄姆设计在每个套间安装EAW CIS400白色吸顶音箱,这些音箱带独立的音量控制。为了消除前面所述的QX系列音箱在套间里累积起来的低频声音,格雷厄姆使用了EAW TT212-WP低音单元。当它以1/4波长的距离位于QX音箱后部,并以端射方式配置时,能最大程度地减少套间内累积的低频声音,同时增加球场防护墙附近的低频声音。

  在上层看台配置分布式系统更为困难。幸运的是,四个比较大的灯塔分别位于体育场的拐角处,格雷厄姆在设计音箱摆位时利用了这些灯塔,同样选择的是QX和MK系列音箱。

  格雷厄姆补充道:“每个灯塔上都安装了3只QX564i-WP,5只MK2366i-WP和5只MK2364i-WP音箱,可覆盖灯塔附近的上层观众席座位,但不能覆盖所有区域。我们在记分牌和球门区显示器上方另外安装了QX系列音箱,覆盖这些区域前面的座位。使用EAW JF60zPL-WP音箱覆盖记分牌右前方的座位,这些音箱嵌入式安装在显示器的下部。”

  格雷厄姆最后总结道:“这是个很好的例子,证明团结协作力量大。测试时,团队的老大也来到球场体验一番,三天调试过后,他对我们竖起了大拇指。当时我感觉棒极了。总的来说,一切运行都非常、非常顺利。”
