深圳国际会展中心项目荣获Inavate APAC Awards最佳项目奖

Inavate APAC Awards作为专业音视频行业最具分量的奖项之一,吸引了来自亚太地区顶尖的系统集成商、分销商、顾问、技术专家等同台竞技,代表着亚太视听行业的顶级水平。

Inavate APAC Awards共设有9大奖项,众多亚太地区的顶尖技术人才及大型项目参与了奖项角逐,在由全球顶尖视听行业专家组成的独立评委团根据专业性、创新性、服务性原则严格把关、层层筛选下,今年共有26位个人或组织入围最终评审环节。


2020年8月7日,Inavate APAC Awards举行线上颁奖典礼,深圳国际会展中心项目获得休憩娱乐类最佳项目奖。深圳国际会展中心项目何以在一众优秀项目中拔得头筹,本文向你揭秘!

中国●深圳
一座集经济、文化、科技创新于一体的现代化大都市

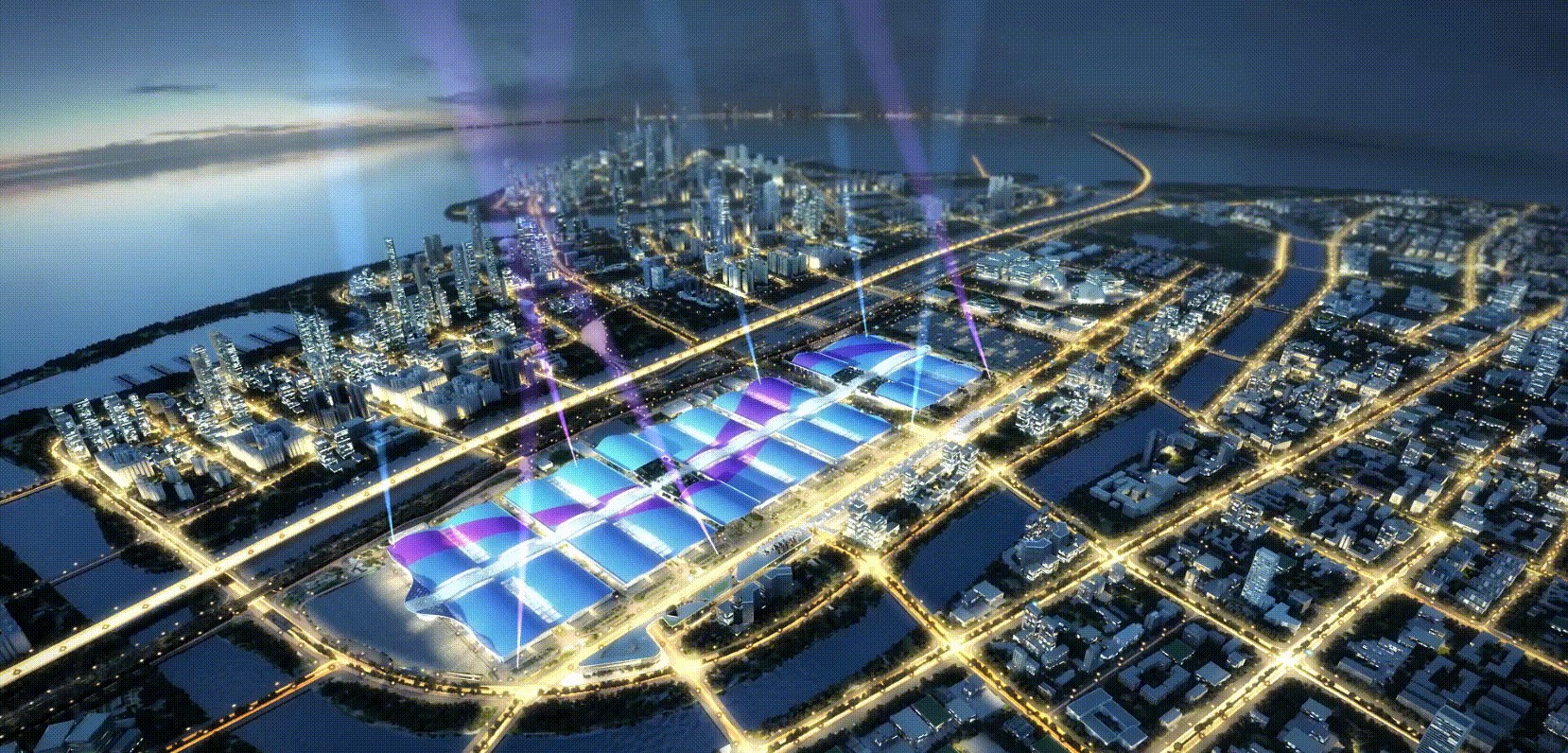

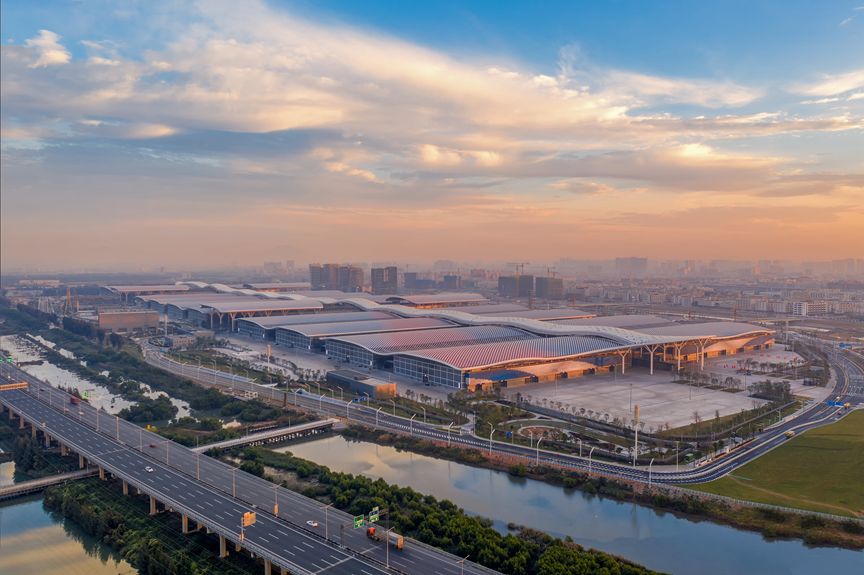

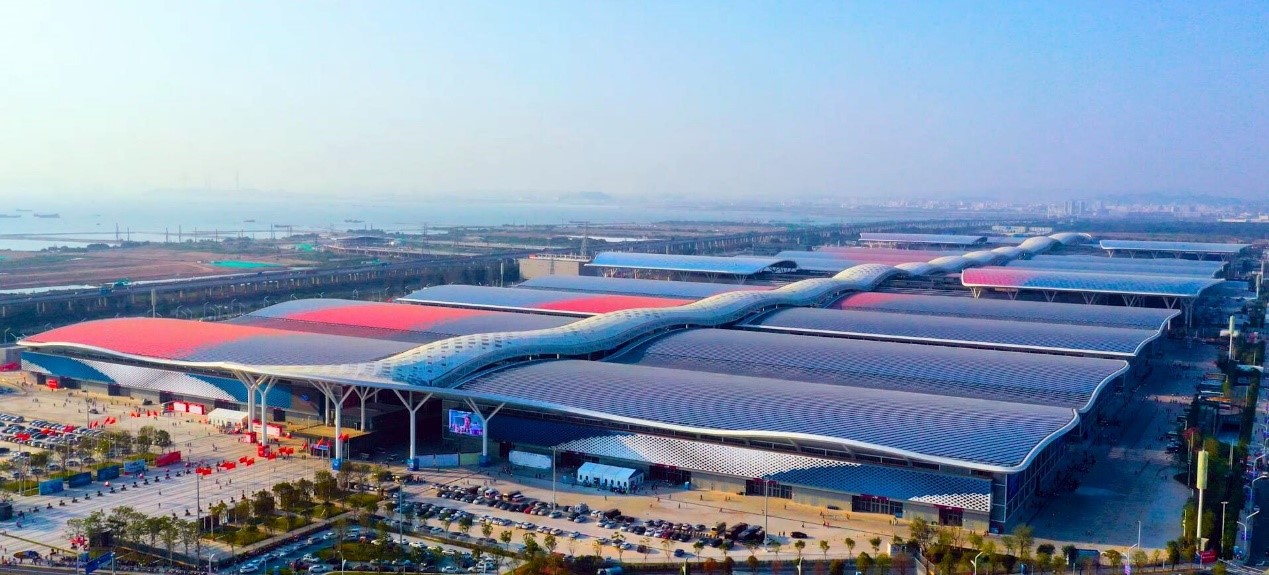

举世瞩目的深圳国际会展中心
落址粤港澳大湾区湾顶
建筑面积达158万平方米
相当于6个鸟巢
建筑总用钢量相当于37座埃菲尔铁塔


功能涵盖展览、会议、演艺、体育等
是世界潮流、行业前沿动态的重要窗口
外观融合建筑技术与建筑美学
极具现代感和科技感
场内集成了一套由易科国际提供的
极具功能性、先进性、创新性的端到端会展解决方案


【项目概述】
深圳国际会展中心共有21个展馆,空间跨度大,从最南端到最北端直线距离长达1.75公里。

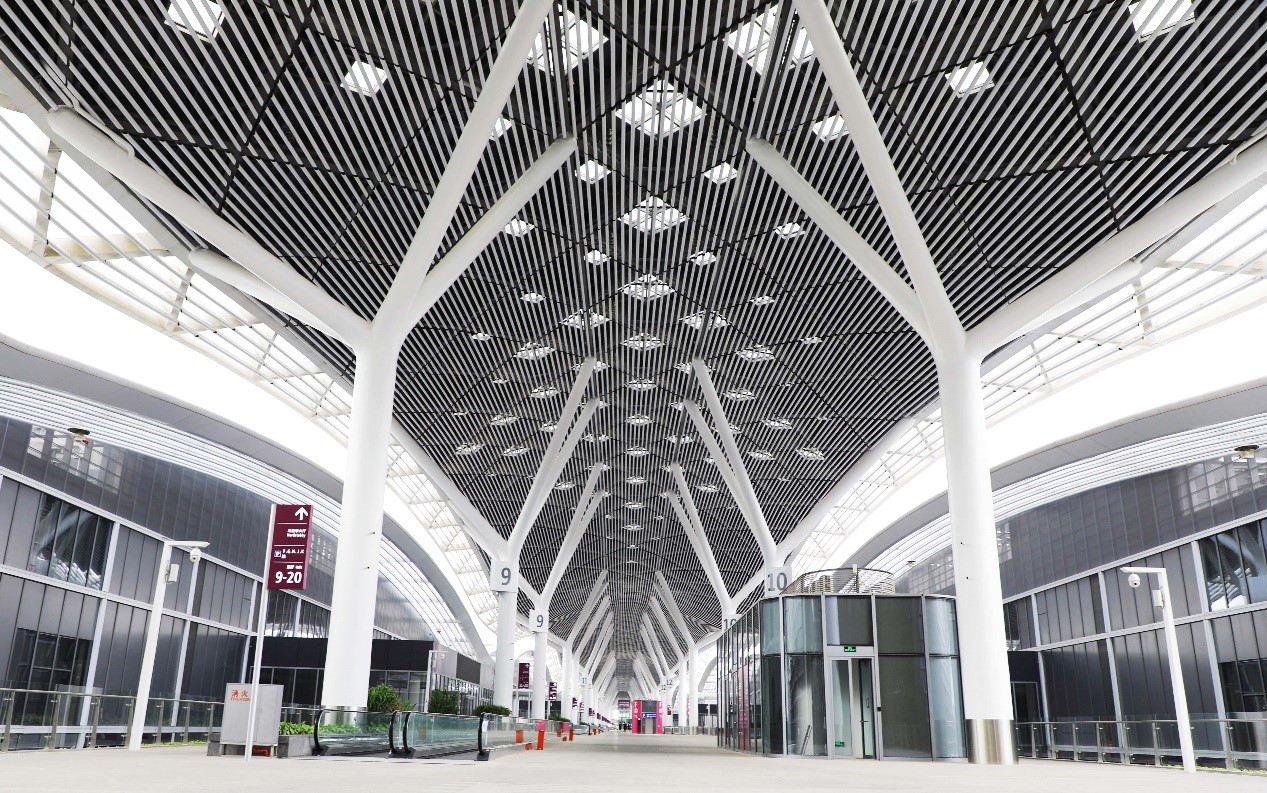

▲长达1.75公里的中央廊道

整个项目包含扩声系统、视频系统(视频采集、传输、高清显示)、数字会议系统(含同声传译)、内通系统、中控系统、舞台机械系统、舞台灯光系统、监控系统、运维管理系统等。

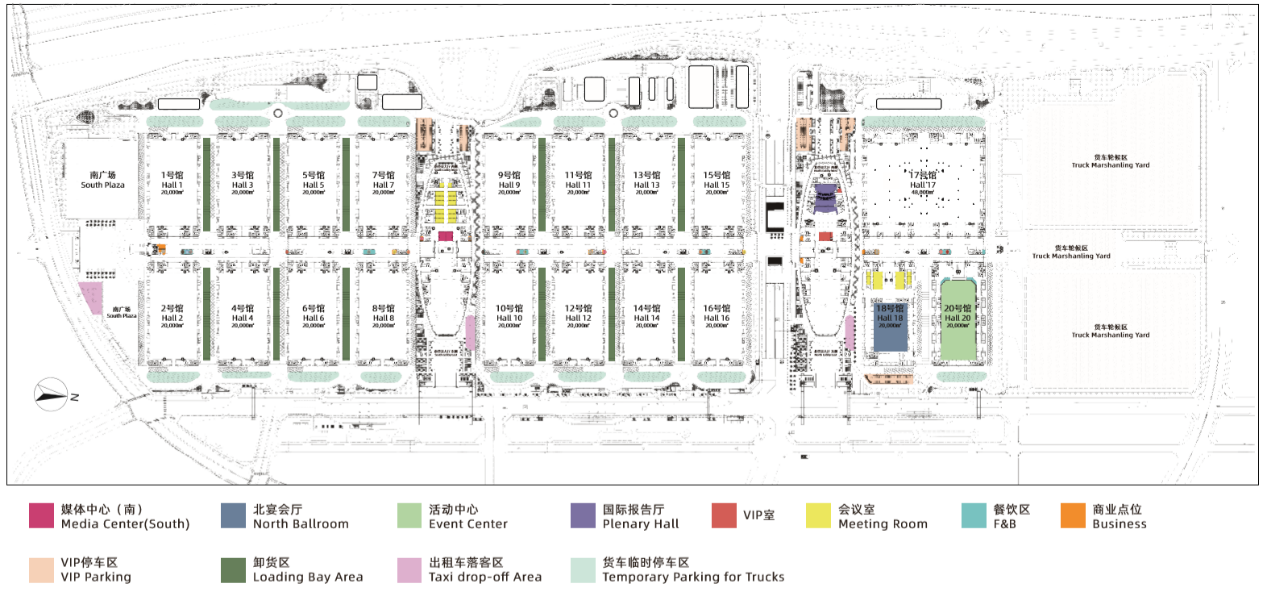

▲展览馆平面图

涉及约130间不同类型场所,基本囊括所有应用厅堂类别,包含可分割合并的多功能会议厅、应急指挥中心、1800人国际报告厅、7000平方米大型宴会厅、20000平方米竞技馆、50000平方米超大展厅等。

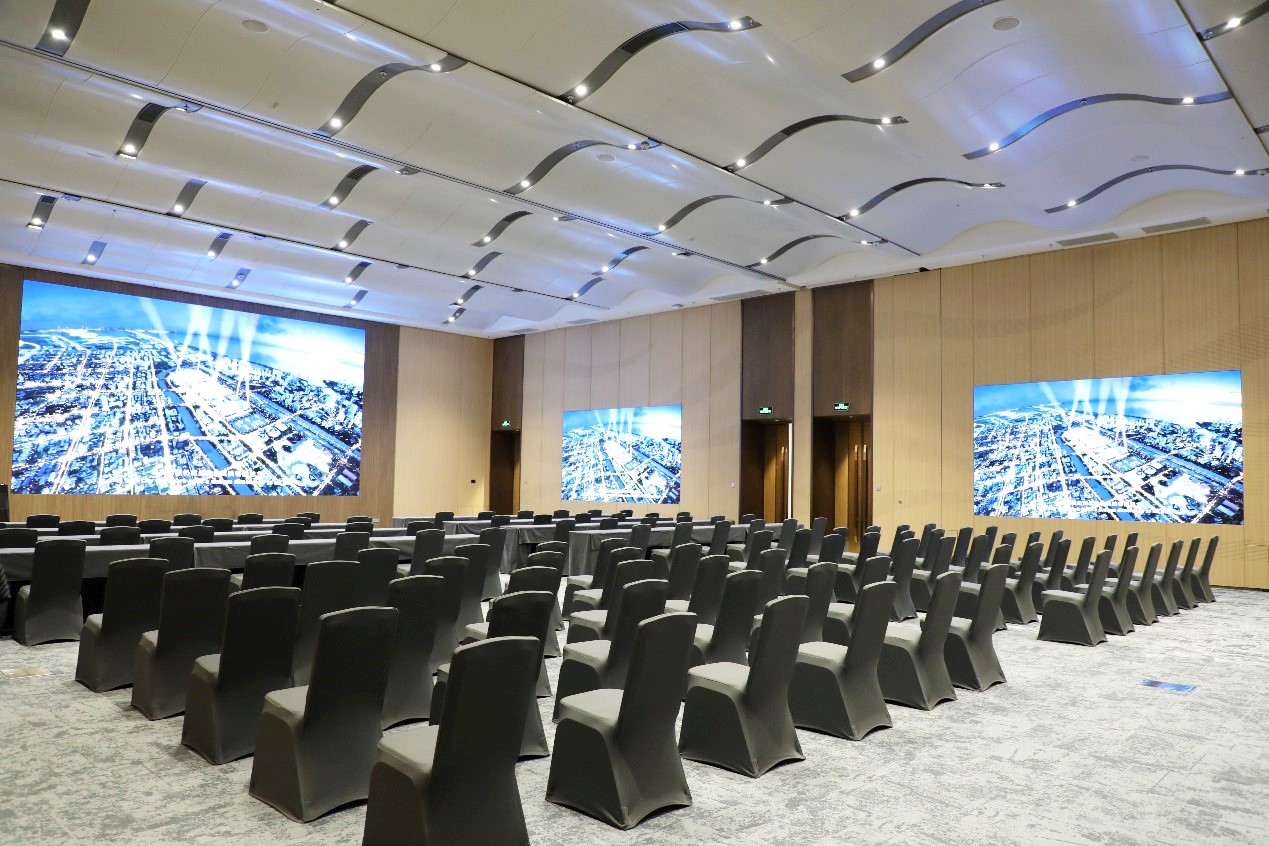

▲多功能会议室

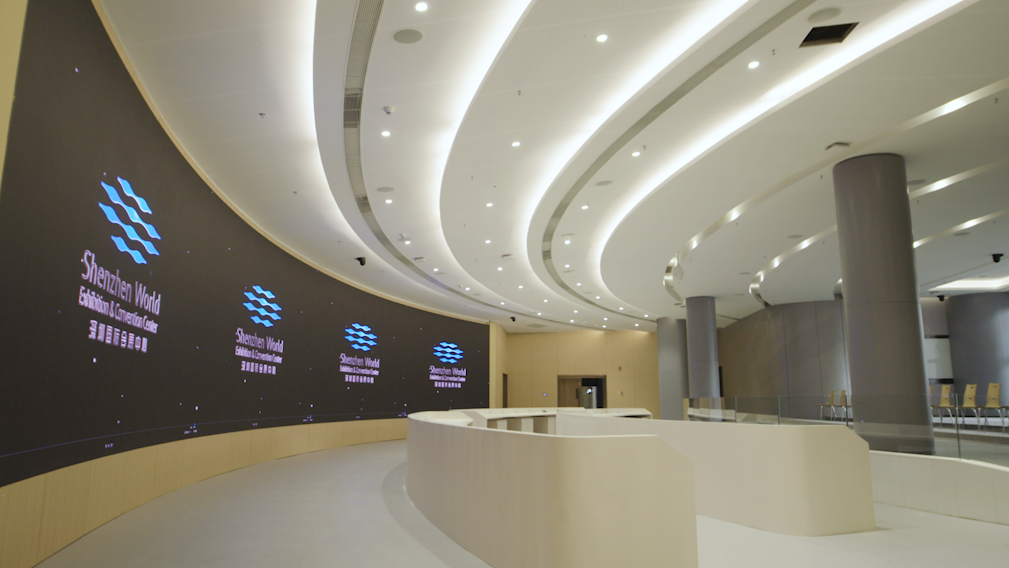

▲应急指挥中心

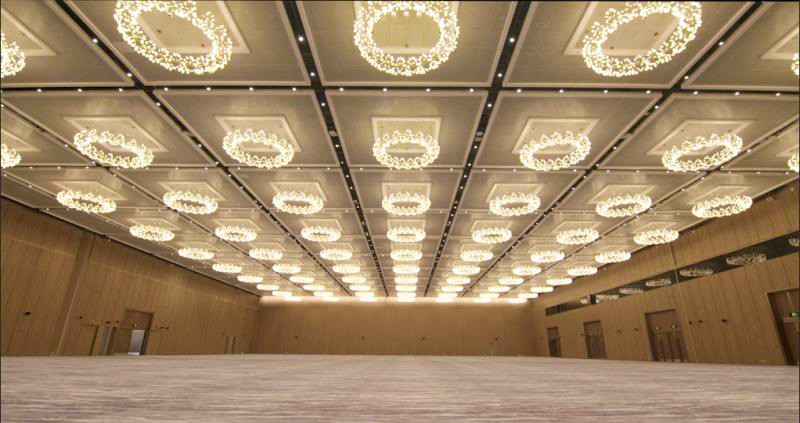

▲7千平方米大型宴会厅

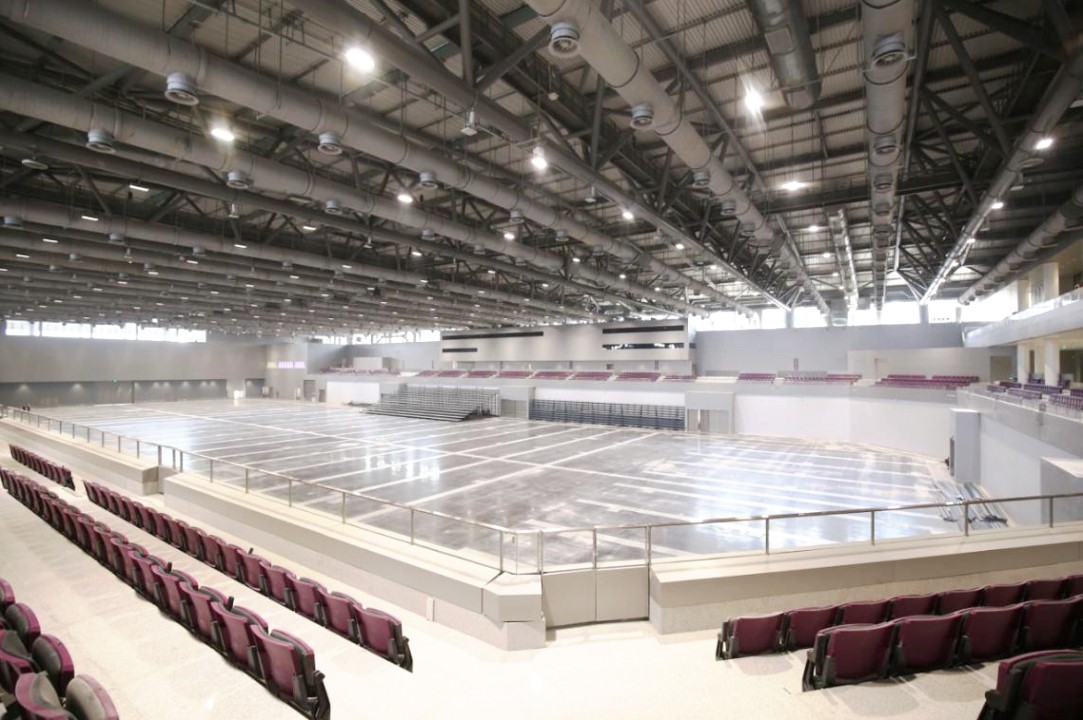

▲2万平方米竞技馆

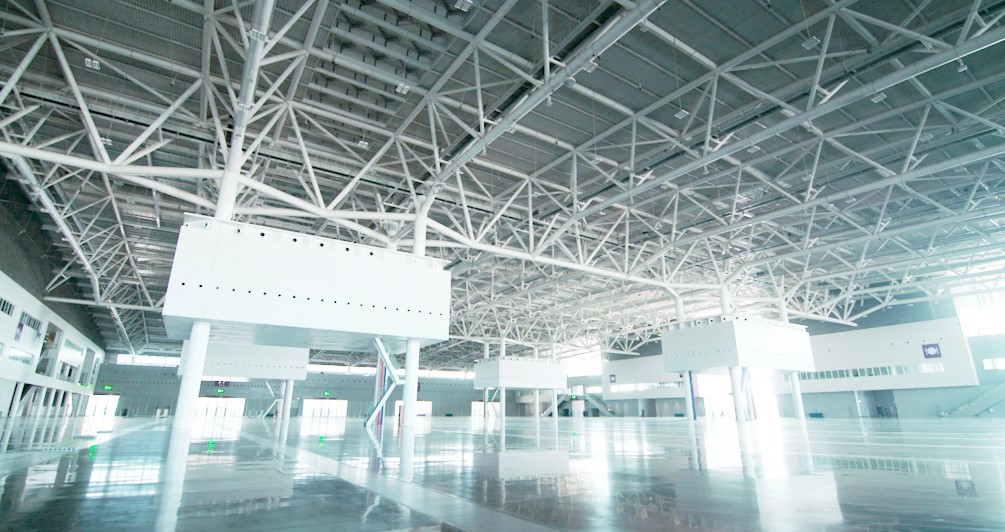

▲5万平方米超大展馆

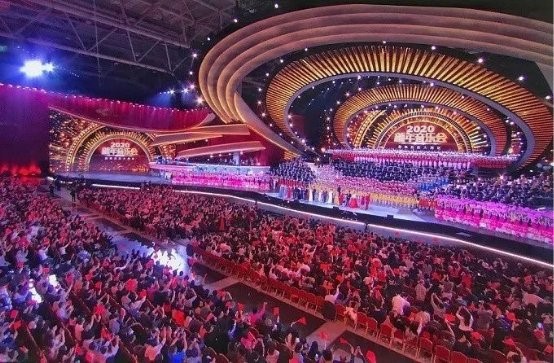

▲央视2020新年音乐会在5万平方米超大展馆中举行

【解决方案】
在传输距离如此之远、系统如此之复杂的情况下,为保证各系统链路的稳定性及安全性,系统采用全光纤网络架构,涵盖多套独立网络。整个系统拥有上千个网络设备,在尽量减少关键链路节点的情况下,音频系统连接均采用双冗余备份,实现系统故障率降到最低,从容应对突发状况。

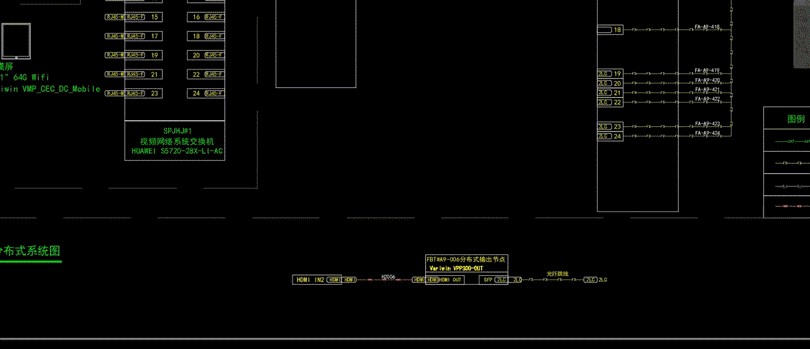

▲网络架构

为打造智慧化会议会展功能,所有核心厅堂通过音频控制、视频、内通三张专网,实现任意房间音视频信号互联互通且易于控制、管理与运维。

通过这套信号互联互通的系统,可在不改变房间物理特性情况下,以国际报告厅为主会场,将国际报告厅的声音和图像信号高品质地内部直播到21个展馆的所有会议室中,满足超大型会议应用需求。

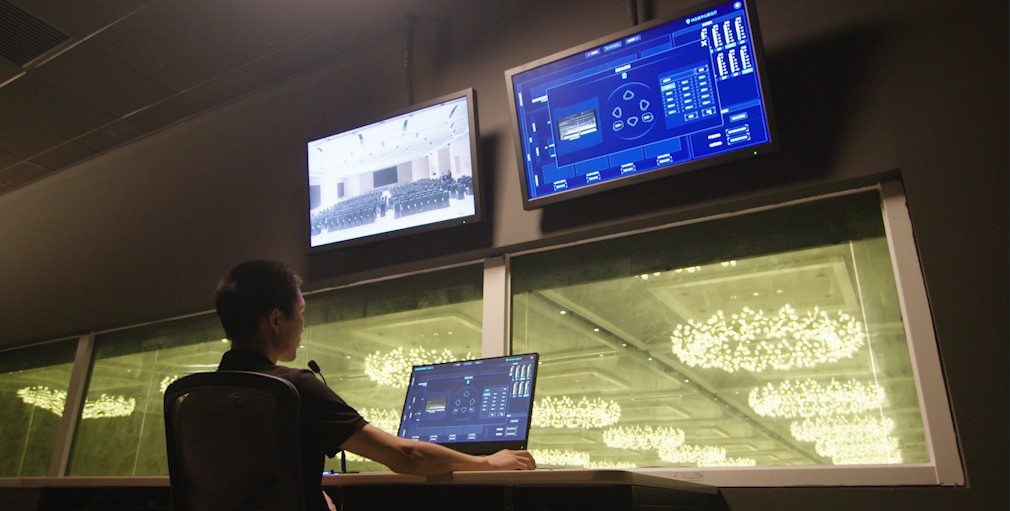

▲监管维平台

为实现大空间、远跨度、多厅堂AV设备易于管理与运维,系统设置了1个总控制室和20个分控制室,通过位于分控及总控的监管维平台实现分权限管理,最终达到提升会展运行效率的目的。为便于用户操作,所有厅堂AV控制终端界面均根据运营需求定制,友好的人机对话界面及分权限控制功能,易于操作。

同时这套系统在线路通道、吊点、电源方面考虑了多种应用情况下的预留预埋,灵活度及可扩展性极强。

场馆内布置超50万米各类线缆,其中24芯光纤超5万米,6芯光纤超8万米,网线超20万米,模拟音频线缆超7万米,超1000个墙面、天花、地面综合信息盒预留。

【设备选型】
设备选型上,为充分保障系统的先进性、创新性、抗干扰性及安全可靠性,以数字化、网络化、去中心化为基本原则搭建系统,选用设备均为世界著名品牌及其旗舰产品。

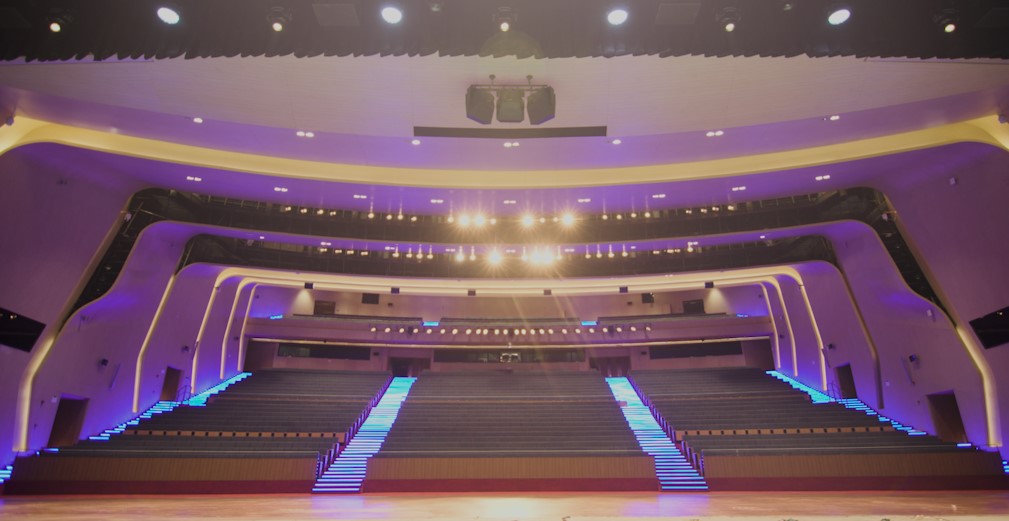

以1800人国际报告厅为例。

为了减少系统的传输衰减以及数模转换之间带来的信号损耗,整个音频系统全链路采用Dante的传输方式,调音台选用Allen & Heath dLive系列。

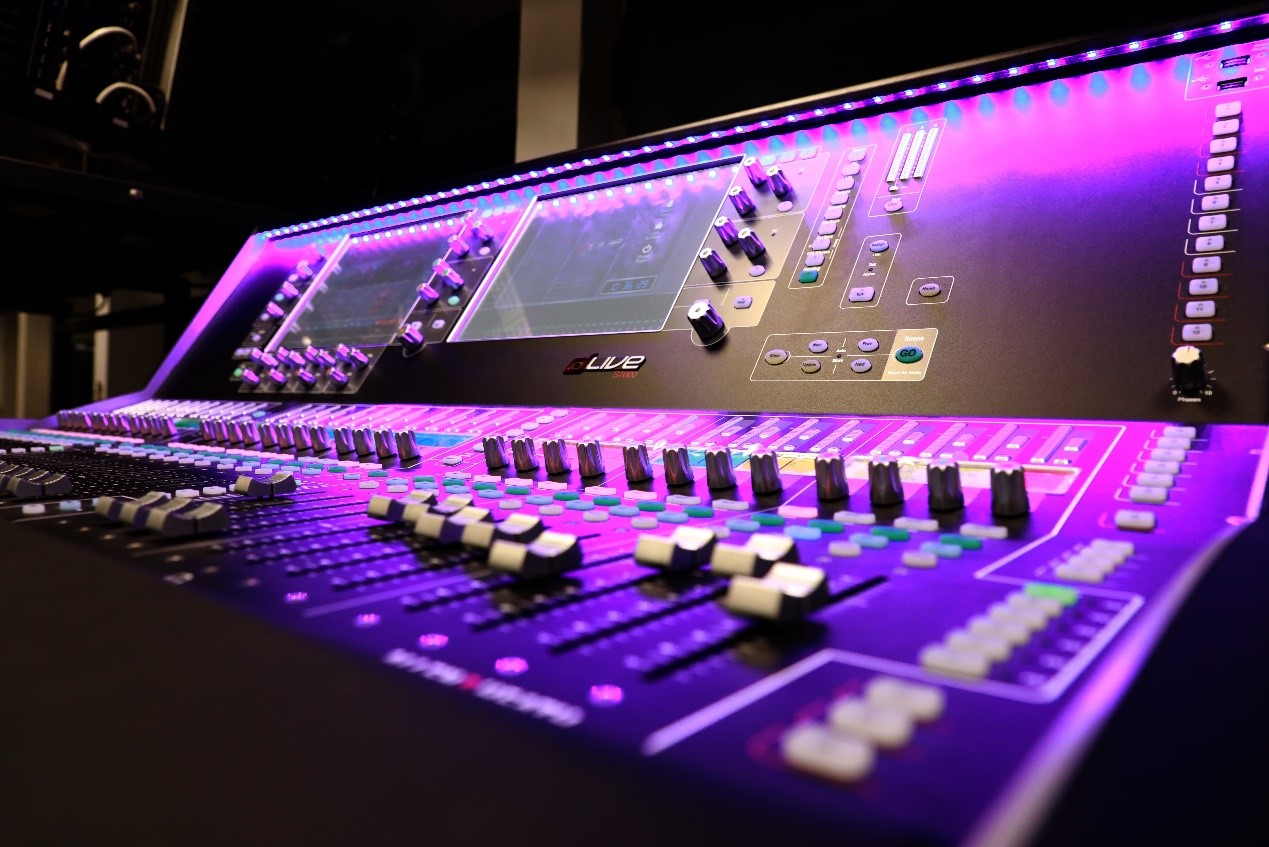

▲Allen & Heath调音台

扬声器部分采用EAW的RADIUS系列线阵列,组合吊装于主席台左右两侧。该系列线阵扬声器支持Dante传输,采用EAW专有的DSP技术,能够为用户带来很好的听音体验。EAW QX系列作为中置声道扬声器,RSX129、RSX89用作补声,以达到厅堂均匀的收听效果。

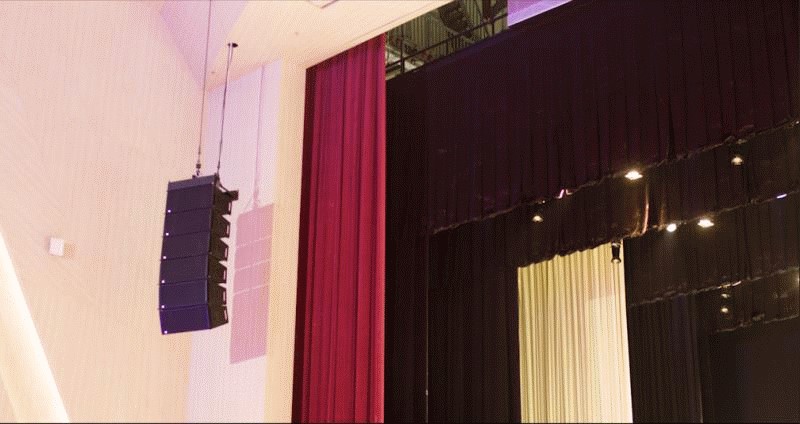

▲EAW扬声器

场内还集成了一套Green-GO数字内通系统用于工作人员相互沟通,与其它内通系统不同,Green-GO不采用中心矩阵进行操作,这种去中心化设置排除了因单一部件故障而产生灾难性结果,完美符合设备选型原则。

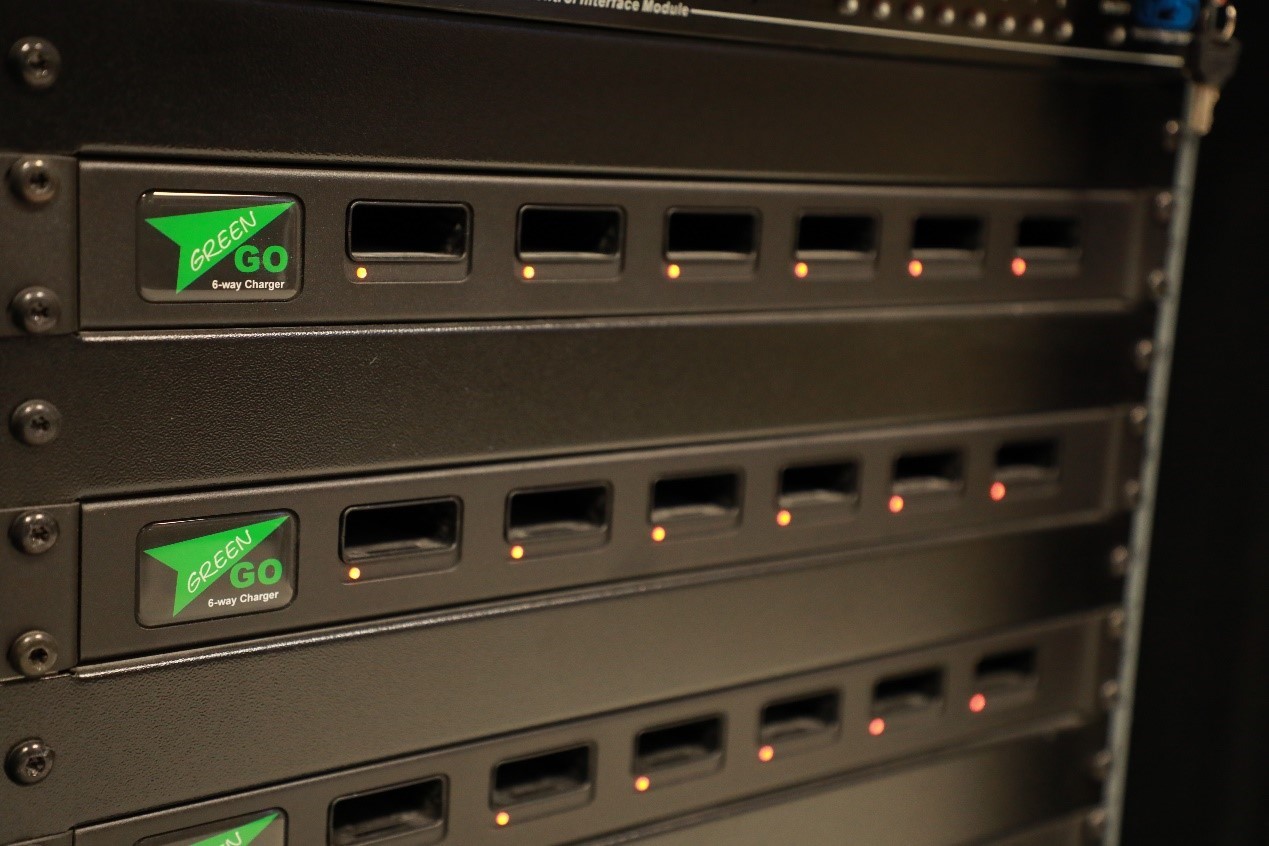

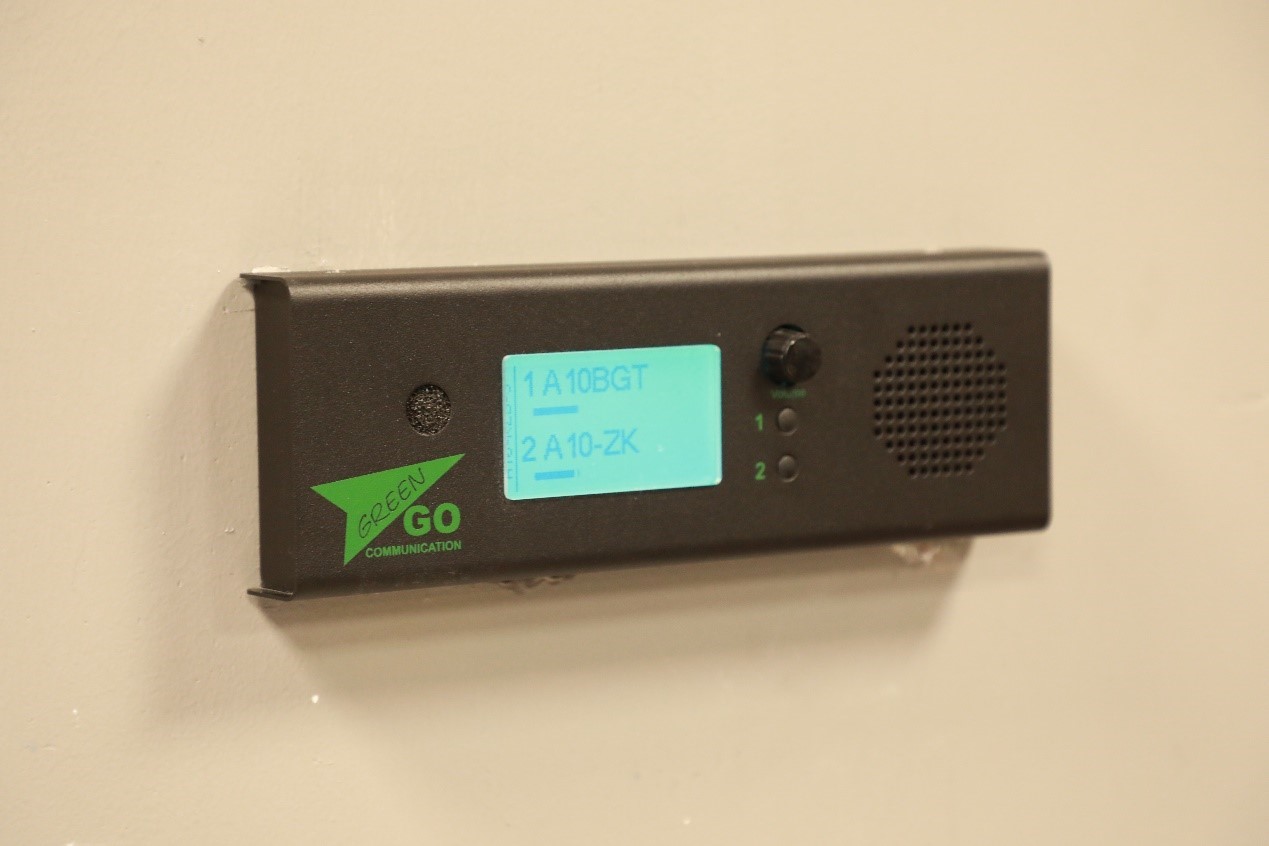

▲Green-Go内通系统

【项目交付】
整个项目从进场实施施工到系统调试完成历时15个月,为及时跟进交付需求和现场变动,易科团队全程驻守现场,与各专单位密切配合、实时沟通,不断修改、优化设计方案,确保项目顺利进行。


每一个新功能的提出和实现,背后是整个团队周而复始的设计及复核过程,仅装修确定版天花综合排布图就不下10版。

团队的专业与付出使得所有场馆达到功能需求和交付标准,也得到了用户的认可。

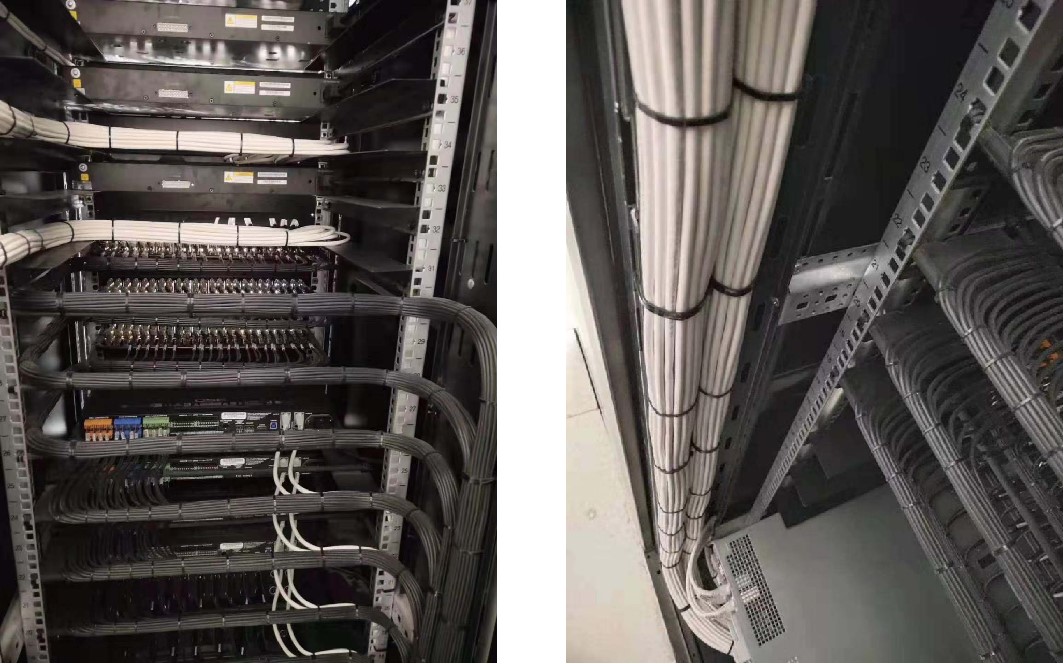

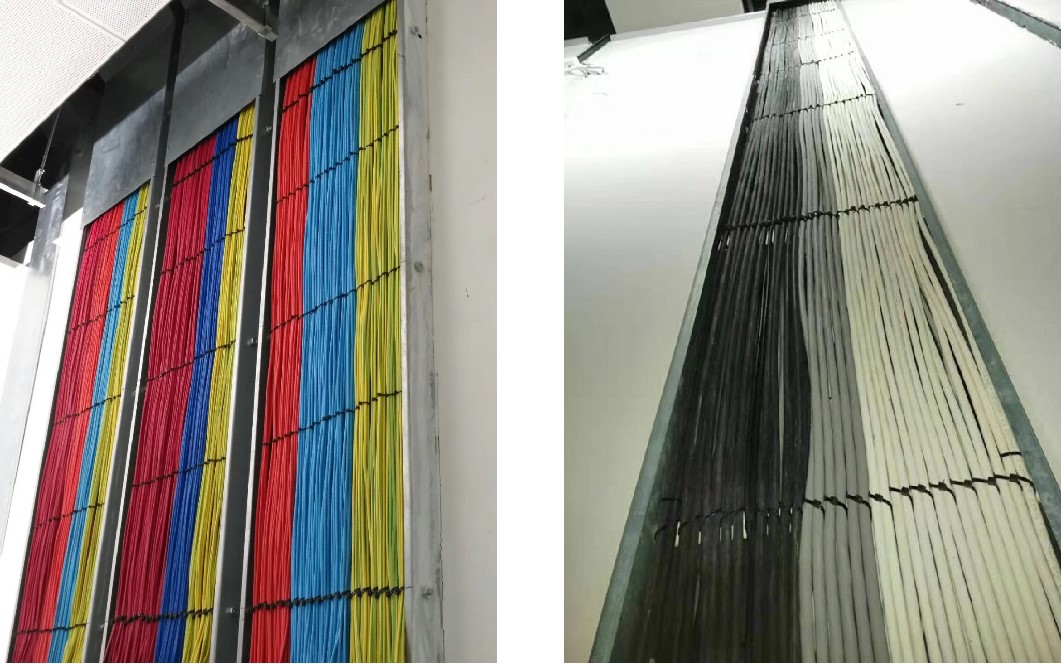

▼接线工艺

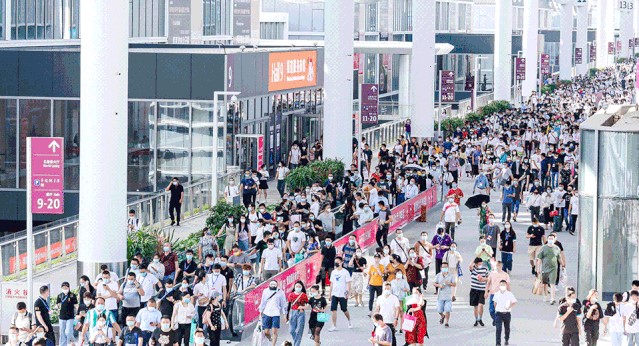

2020年6月20日,疫情后首展——第28届中国(深圳)国际礼品、工艺品、钟表及家庭用品展览会在深圳国际会展中心成功举办。


集成有全球前沿技术、
一流设备的
深圳国际会展中心,
将成为更多大型展览、
演艺庆典、
会议等活动的首选。
易科很荣幸能参与此项目,
助力深圳国际会展中心,
开启全球最大展览中心的宏伟乐章。
