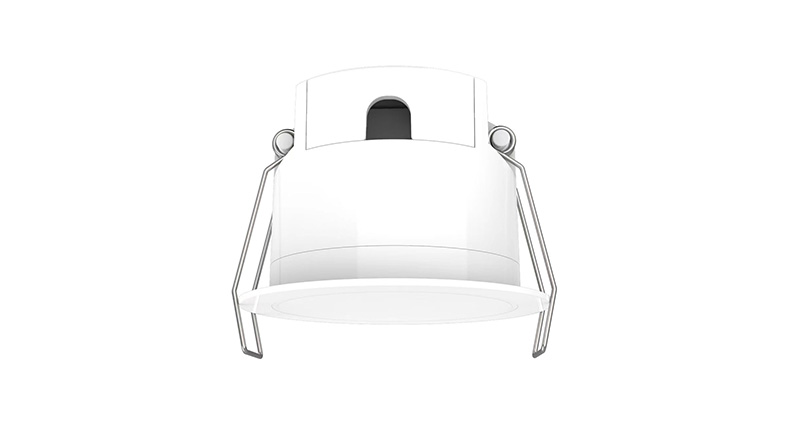

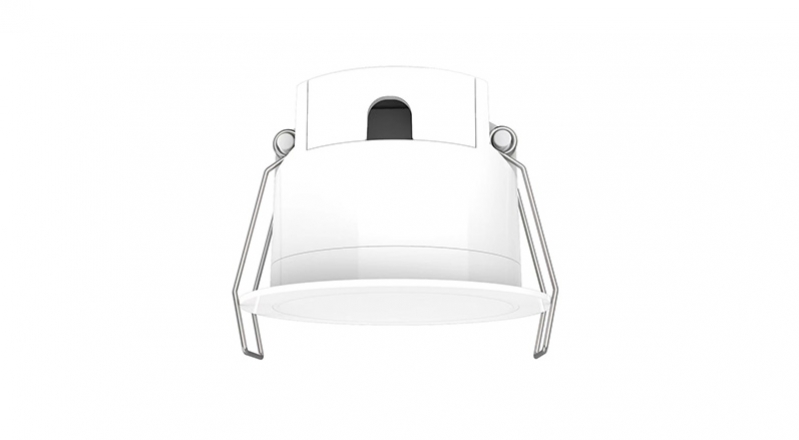

CS DTH20毫米波雷达人体感应器 综述
概观
CSDTH20是一款基于大波束正交式半波回折天线的24GHz雷达感应器天线增益高感应范围广，可实现几乎所有室内空间的人体生命体征带来的细微运动的精准检测，为当下基于人体存在的智慧办公、多功能报告厅、智能家居等场景提供快速且精准的前端传感输入。
规格
电压范围：12-24DC
额定电压：24V DC
工作电流：@12Vdc:30mAmax @24Vdc: 15Ma max
工作功耗：
发射功率：5mW Max
感应范围：0%-100%(串口设置 0%-100%)
感知范围：存在感知最大范围:直径5-7米:微动感知最大范:直径6-8米:移动感知最大范:直径6-8米
感应状态切换：无人到有人状态切换时间: 0.5秒内;有人到无人状态切换时间: 大于 30秒
照度设置：当环境照度变化量满足预设的光照度差值时，传感器立马上报环境的照度值突然变化值 (10-100lux)，可以通过串口设置。
环境光测量范围：5-800Lux(产品安装在3m 高，采集产品正下方地面的光照度值)
延时设置：30s/1min/2min/3min/5min /10min /20min/30min(串口设置2S-7200S)
注:存在探测功能至少设置≥30S探测范围：移动(3m 高): 3-4m;微动 (3m 高): 2.5-3.5m;存在(3m 高): 2.5-3.5m
安装高度：2.5-4.0m 典型值:3m
3db 波速角：100°(XZ平面)100(YZ 平面)
环境温度：工作:0°C~+50°C 存储:-25C~+80°C
防护等级：IP20
产品尺寸：φ52.5x34(mm)
