DX012 综述
概观

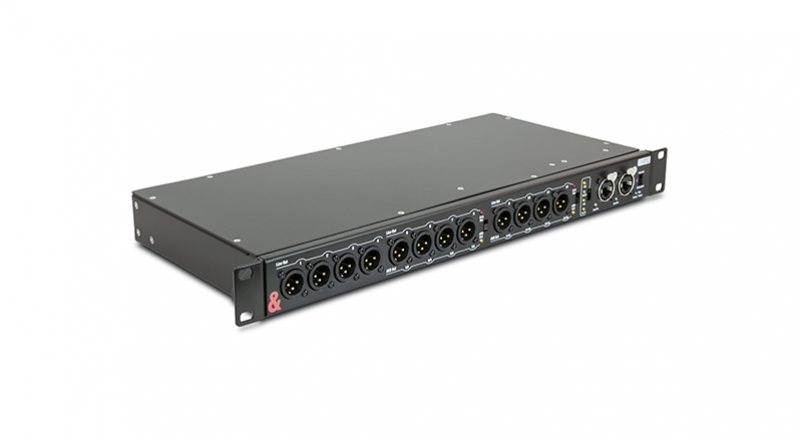

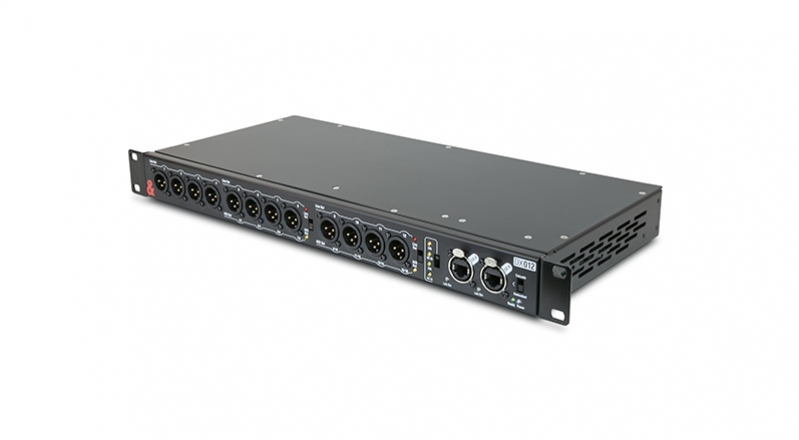

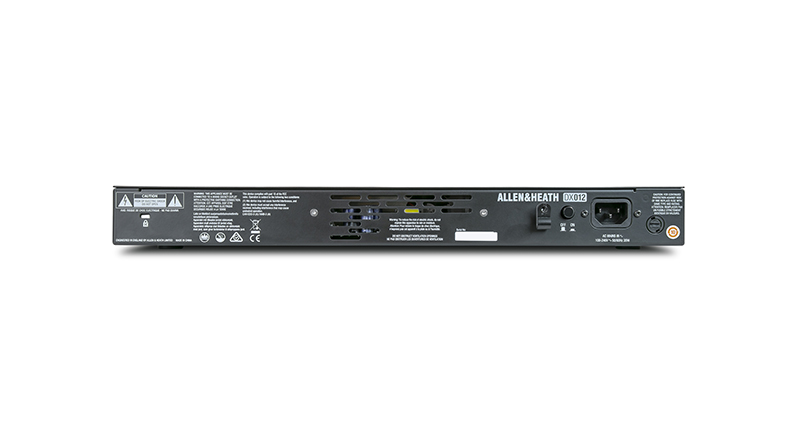

DX012是一款19”的可机架安装的96kHz输出扩展器,用于Allen & Heath数字调音系统。

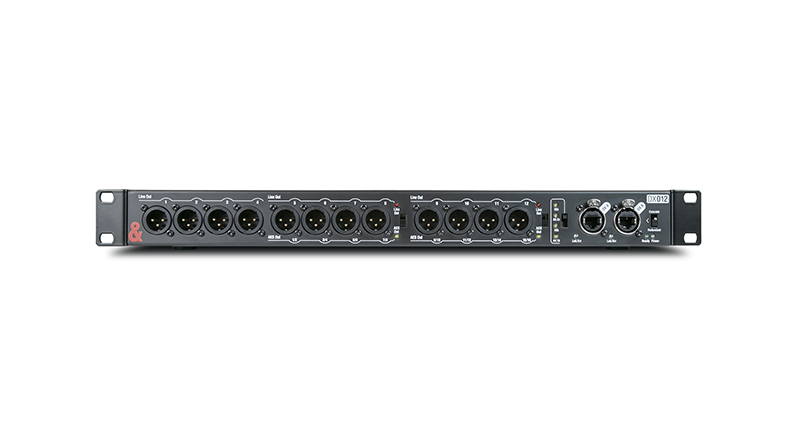

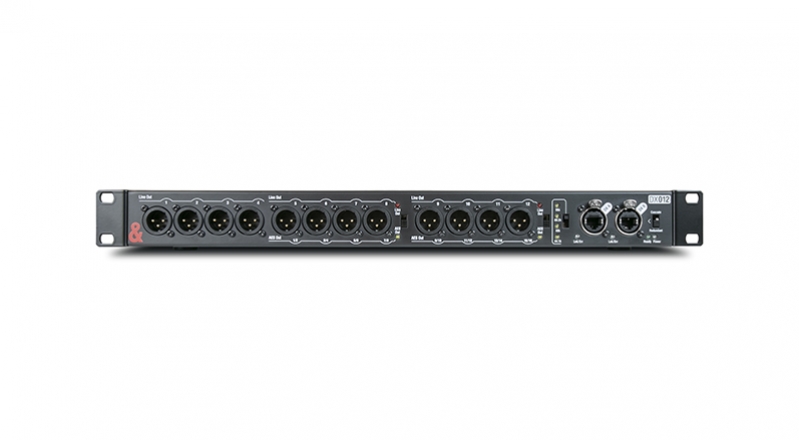

每个DX012提供12个XLR输出,可配置为:
• 12个模拟线路输出
• 8个模拟线路输出+ 4个立体声AES输出
• 4个模拟线路输出 + 8个立体声AES输出

DX012通过一根超五类电缆(Cat5e)连接到dLive调音台、dLive混音机架、SQ调音台,或通过EtherCon端口连接DX扩展器。第二个锁定式EtherCon端口用于兼容硬件的冗余连接,或者用于手拉手连接下一台DX扩展器以获得更多的远程I/O。

规格
  • 兼容SQ和dLive(固件1.9以上)的系统

  • 12个XLR输出:
    • 1-4为模拟线路输出
    • 5-8为模拟线路输出或AES数字输出(可切换)
    • 9-12为模拟线路输出或AES数字输出(可切换)

  • AES输出可全局切换以下选项:
    • 44.1kHz
    • 48kHz
    • 88.2kHz
    • 96kHz

  • 级联模式允许手拉手连接2个DX16/DX12扩展器,获得更多的I/O

  • 冗余的DX连接到兼容的硬件

  • 可以往一个系统添加多个DX012:
    • 一个SQ系统可以添加多达16个DX012单元
    • 一个dLive S Class系统可以添加多达46个DX012单元
    • 一个dLive C Class系统可以添加多达22个DX012单元

  • 机架安装(1U)或搁架/地面操作

  • 即插即拨——不需要IP地址

  • 兼容长达100m的CAT5e(或更高版本的)电缆

  • 锁定式EtherCon端口
