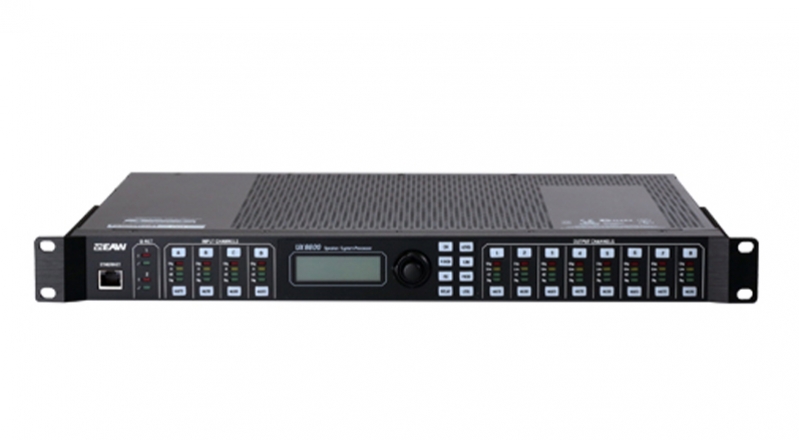

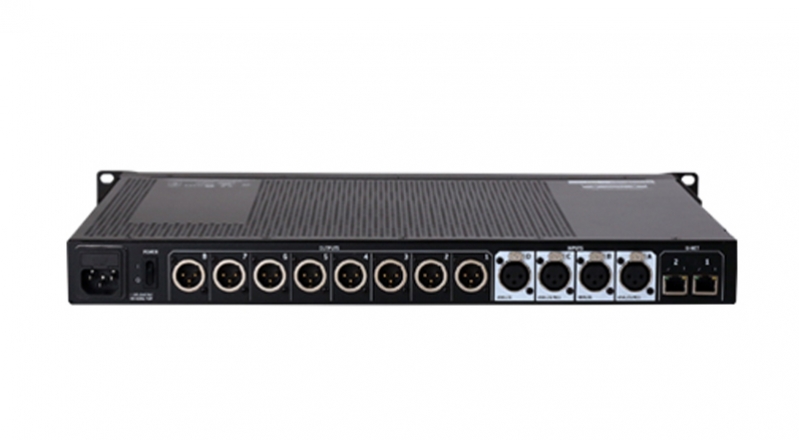

UX8800数字信号处理器 综述
概观

UX8800提供了一套完整的先进数字信号处理工具。多种功能与特性让UX8800作为用于各种输出通道数目的大型系统和对特定EAW音箱进行处理的高端处理器,有别于其他的数字处理器。

系统处理器模式中,用户可调节的功能包括了预期范围,如均衡滤波器、延时、增益、分频器和极性。然而,当应用到音箱上时,要使用专门设计的算法优化其有效性,这些功能才能实现。例如,与很多钟形滤波器设计不同,当互相削减、增益滤波器产生交叠时,UX8800能带来平滑的频率响应,同样,也能更加准确地计算信号延时距离,温度的设置可以补偿音速差异。

在音箱处理器模式中,一些特定的EAW音箱和音箱阵列有着预设处理。UX8800硬件是专为实施EAW的革新EAW Focusing™技术而设计,它作为预设处理的一部分来纠正音箱的异常,这是传统的数字处理不能完成的。先进的限幅可以保持音质良好同时又能基于放大器输出实现最大输出电平。环境湿度设置根据听音的距离提供了适当的“空气损耗”均衡。

锁定输出设置以防止无意或是有意修改的同时,用户仍能保留对音箱的输入增益、均衡器、信号延时和极性的控制。这种简单模式使得UX8800对于入门级用户来说很实用,同时对于有经验的用户来说可迅速操作,在保持所有必要的用户可调整的控制功能的前提下提供了高度的系统一致性。

UX8800使用标准的以太网协议和CAT-5线缆,连接至电脑,以使用EAWPilot软件控制。独特的设计可实现即插即用以太网通讯,而无需处理容易出问题的IP地址。此外,音频和控制信号可利用内置的32通道U-Net网络和标准的CAT-5线缆在其他处理器和其他EAW产品间进行传输。多达254个设备可利用U-Net连接,全部由EAWPilot控制。

规格

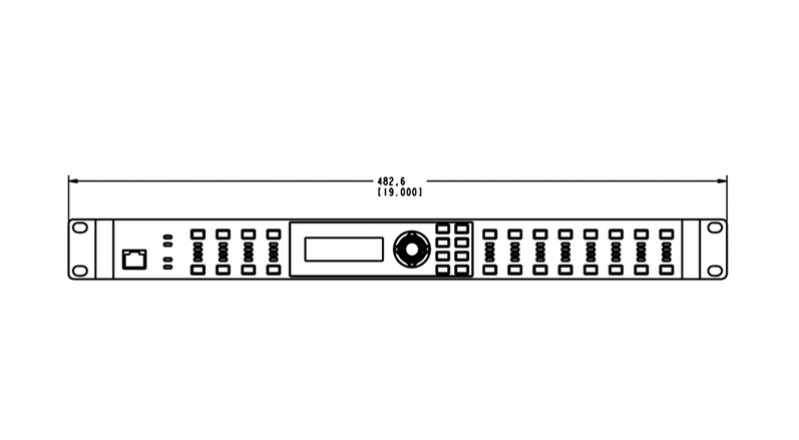

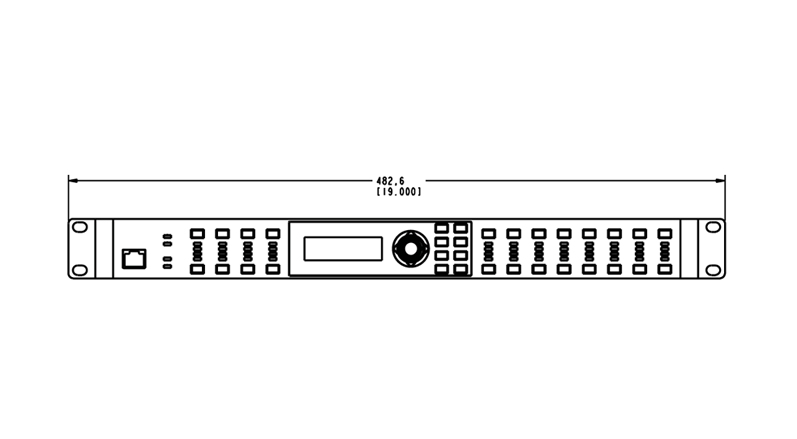

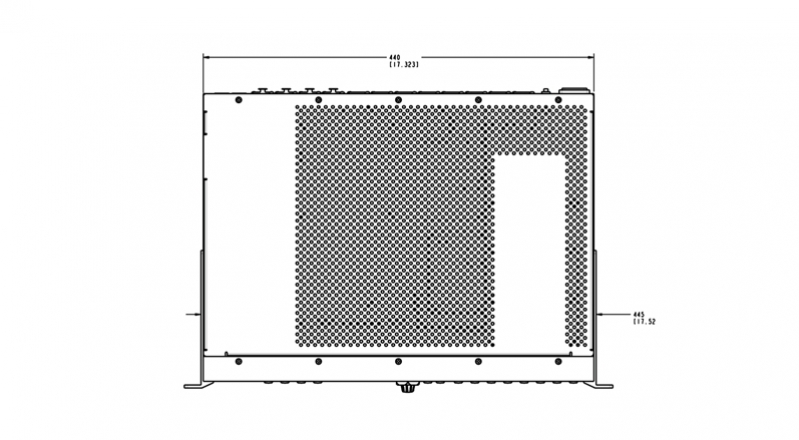

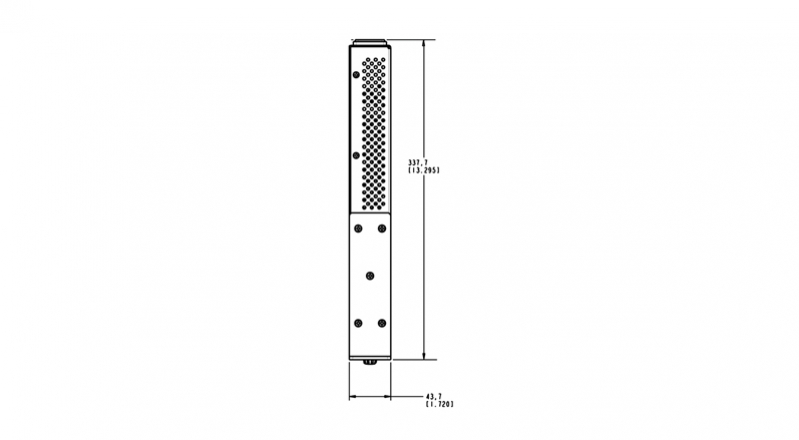

  • 参数 配置 输入(4x) 模拟模式类型: 电子平衡 接口 4x XLR母头 阻抗 20千欧(平衡),10千欧(非平衡) CMR(共模抑制比) 80 dB, 1kHz>50 dB, 30 Hz至20 kHz 串扰 -110 dB, 1 kHz 最大电平 18 dBu, 6.2 V 模拟至数字转换器(4x) 解析/采样: 24bit, 48 kHz 数字模式类型:AES/EBU转换与DC隔离 接口:2x XLR母头 阻抗:110欧姆 标称电平:2 V至7 V 峰值至峰值 采样率:44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz 1 U-Net数字类型:专利32通道 接口:2x RJ-45 采样率:44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz 1 输出(8x) 模拟类型 电子平衡 接口 8x XLR公头 阻抗 <50欧姆 串扰 -115 dB, 1 kHz 最大电平 18 dBu, 6.2 V@>600欧姆负载 绝对最小值>50欧姆/20nf 数字至模拟转换器(8x) 解析/采样 24 bit, 48 kHz U-Net数字类型:专利32通道 接口:2x RJ-45 采样率:48 kHz 数字处理 处理器 50 Mflop, 32 bit, 48kHz Sharc 延迟 3.13 ms 网络 (通信/控制) 类型:以太网(10/100 Mbps)1 x RJ-45前面板 U-Net: U-net 2x RJ-45后面板 网络协议:TCP/IP静态/动态 控制软件 EAWPilot 性能 操作范围 15 Hz至22 kHz, +/-0.25 dB 总谐波失真+噪声<0.005%, 20 Hz至20 kHz, +10 dBu输出 通道隔离80 dB, 20 Hz至20 kHz 动态范围>114 dB, A加权,模拟/数字输入至模拟输出 订购信息 版本 UX8800 100-240VAC 0018650-00 尺寸(英寸/毫米) 高度:1.72/44(1机架单位) 宽度:17.32/440 深度:13.3/338 重量(磅/千克) 净重:10/4.5 装运重量:12/5.4
