DM32 综述
概观

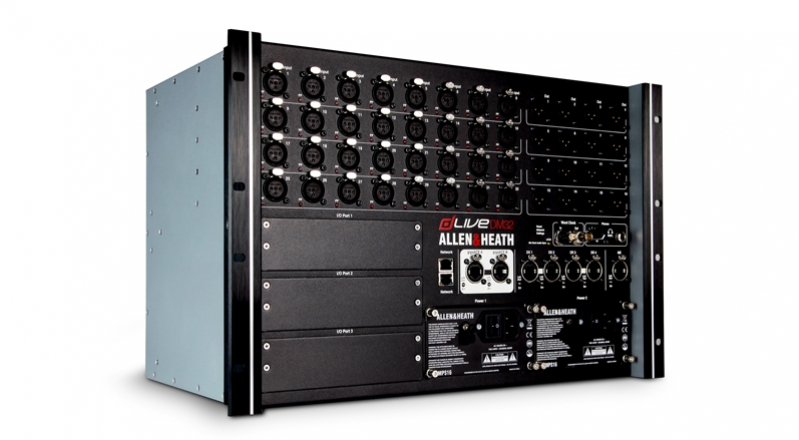

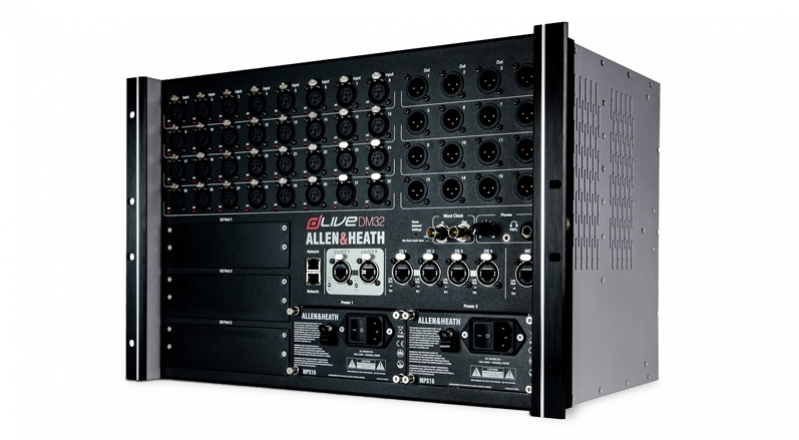

混音机架是任何dLive系统的心脏。配备XCVI处理核心,加上音频输入/输出,控制和音频网络端口。混音机架一般连接到一台dLive调音台界面,但也可以同时使用甚至不用调音台界面单独使用其他多种控制手段,包括笔记本电脑或iPad,Allen & Heath IP远程控制台或第三方控制器通过TCP/IP进行控制。



提供三种尺寸的dLive混音机架。所有型号均拥有同样的混音引擎,仅在模拟输入/输出数目上有区别。所有型号都能够通过添加DX扩展器或配接数字源来进行完整的128通道工作。

XCVI核心

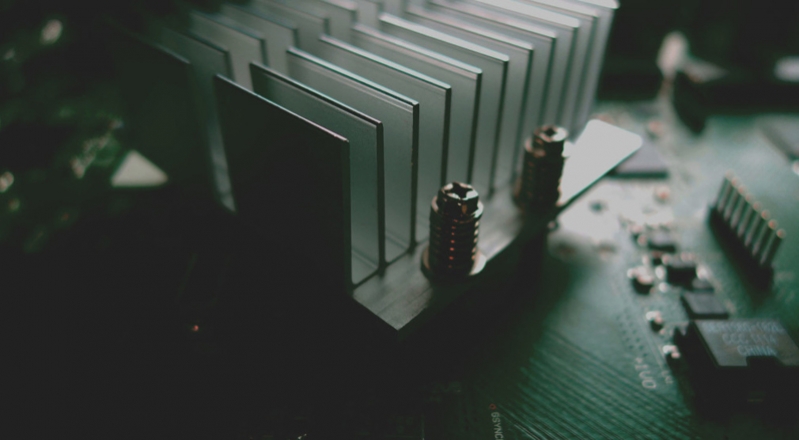

dLive的强大能量源于XCVI核心——由Allen & Heath研发团队利用新一代FPGA技术创新设计,拥有36个并行虚拟处理核心,为160x64路通道的96kHz采样率处理提供足够的能量。核心内六个并行混音引擎为每个采样计算超过10,000个交叉点,同时FPGA路由能容纳3,000 x 3,000条音频路径。XCVI的强大能量(每秒250亿次运算)让dLive可以实现128路全处理输入和16组立体声FX效果返送,可配置的64总线架构、可变比特深度以做到极度精确和极低噪声表现,凭借96bit的累加器实现几乎无限的混音动态余量,做到了0.7ms极低延时。

DEEP处理

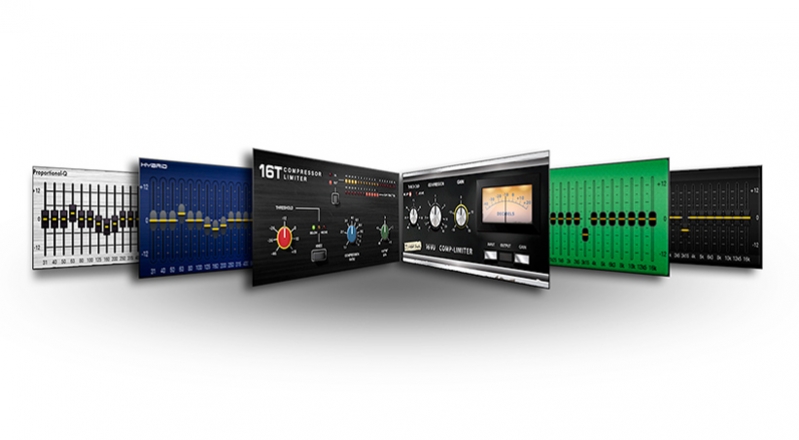

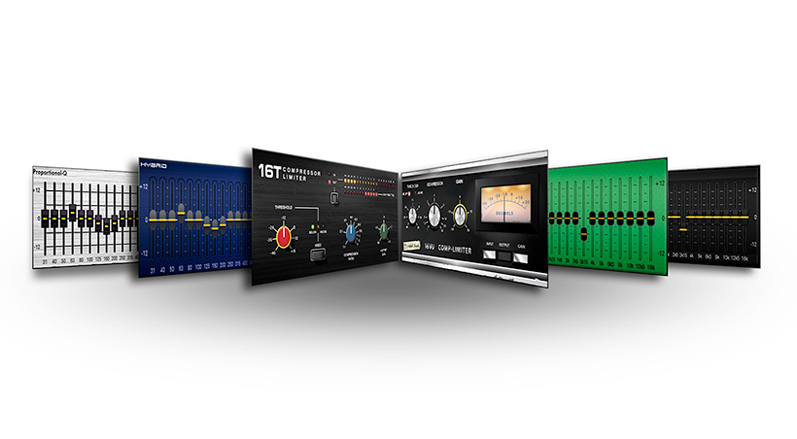

我们的DEEP处理架构将行业领先的压缩器和处理仿真直接嵌入dLive的输入和混音通道内。一系列定制算法包括图示均衡和压缩器可以即时插入,无需占用FX效果器插槽,并且无需设置安装,没有延迟和外部插件必然会产生的麻烦——这些效果器在你需要的地方随时就绪。压缩器捕捉到行业经典效果器的声音细节以及非线性特性,从Slow-Opto,多种RMS检测和软拐点电路,一直到基于压缩/限制设备的极快峰值和RMS。

RackExtra FX效果器

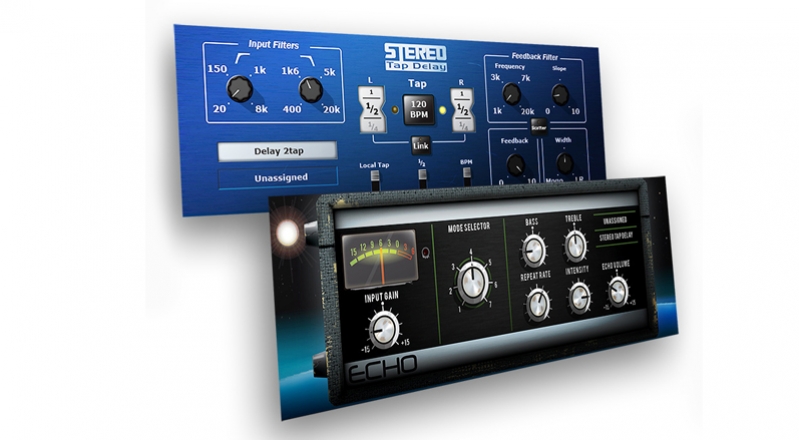

RackExtra FX效果器组合将纯净的音质和大量经典效果插件选项,与便利的低延迟板载处理相结合。这并不是秘密,我们拥有一股接近于痴迷的热情,煞费苦心专为那些享有盛名的外置模拟效果器进行完全忠实于原型的数字仿真。凭借XCVI核心的强大能量,我们在FPGA平台上创建出强力的DSP内核,让我们能够将久经考验的混响、延迟和调制器算法库整合进入dLive,有着16个可用FX插槽,每个都拥有专用立体声返回。

耐用质量

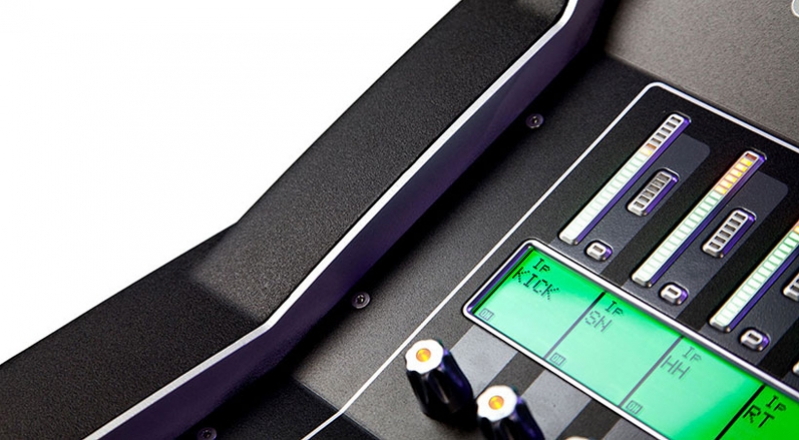

dLive项目的首席机械设计师曾是一名坦克指挥官,这可能并非仅是巧合。所有的dLive调音台界面的设计都在力量和重量之间取得了最佳平衡,在侧面采用更高等级的金属材料,并在关键处采用折叠钢以增加硬度。不仅是每台调音台界面,混音机架和扩展器也具有两个电源插槽以实现冗余备份,我们还在整个系列中采用了相同的可热插拔交换的电源单元设计,实现以较少的配件准备从容对应突发状况。整个系统中的音频的连接也均具备双冗余备份。我们还专门为调音台照明进行了严密的测试,以确保dLive在户外阳光下仍然正常工作,而通常许多数字调音台在这种光照强度下几乎无法使用。

规格
  • 32路话筒/线路输入,16路线路输出

  • XCVI 160×64 FPGA核心
    96kHz采样率
     可变比特深度带来极端精确且噪声极低的表现
     凭借96bit累加器,实现近乎无限的混音动态余量
     超低延迟< 0.7ms

  • 128路输入通道带全面处理

  • 64路混音输出带全面处理

  • 可配置的64总线架构(编组,FX,辅助,矩阵,主输出)
     左右,左中右与最高达5.1声道主输出模式
     多个PFL监听

  • 16个RackExtra FX带专用立体声返回

  • 24个DCA组

  • 内置信号发生器与RTA实时分析器

  • 新的前置放大设计,带来更多透明感

  • 独特的有源PAD定值衰减电路,为任何声源实现一致的表现

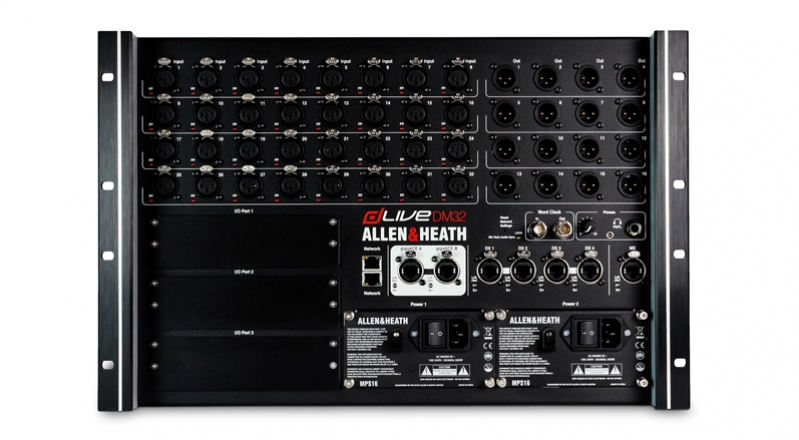

  • 接口
     双冗余GigaACE千兆网连接至调音台界面
     2x冗余DX连接用于输入/输出扩展
     3x I/O端口——每个端口128通道96 kHz
     专用ME-1 48kHz端口
     2x 网络端口
     字时钟BNC I/O

  • 双冗余、可热插拔的电源模块

  • 平嵌式前面板,有着超静音风扇

  • 可翻转机架耳设计
