听!东莞市民艺术中心如何“先声夺人”

上午带小孩在舞蹈培训室学习,课后到户外篮球场活动,下午再去儿童剧场看个话剧、去电影院看场电影,这样的“一站式”享受,在东莞市民艺术中心就能实现。

东莞市民艺术中心位于广东省东莞市万江区坝头片区,建筑面积约34400平方米,共建有近100间各类培训室、艺术创作室和市民活动室,是广大市民休闲娱乐的好去处。

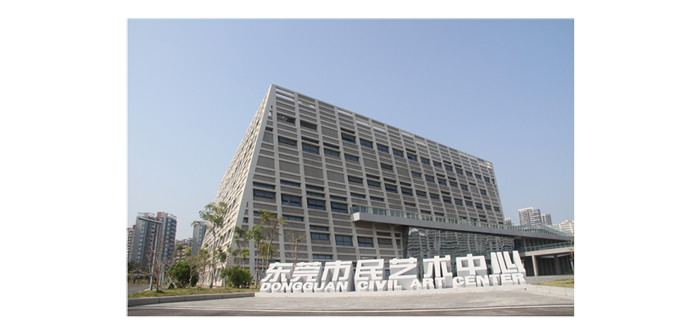

东莞市民艺术中心位于广东省东莞市万江区坝头片区,建筑面积约34400平方米

“这次我们的项目主要涉及三个核心场馆:演艺中心剧场、儿童剧场和电影院。任务艰巨,尤其是演艺中心剧场,里面安装了灯光系统、音响系统、舞台机械、舞台内部通信和舞台监督系统,比较复杂。三个场馆的音响设备都由易科国际提供。”工程公司的张经理介绍道。

三个核心场馆使用了EAW、Community、Powersoft和Allen & Heath等国际知名音频品牌的产品。张经理将以演艺中心剧场为例,向大家展示非同一般的音响效果是如何打造的。

演艺中心剧场大约可容纳1000人:上层挑台设有200个座位,一层坐席大约有800个座位。该场地主要用于晚会演出、音乐剧演出、语言类节目和乐队演奏。

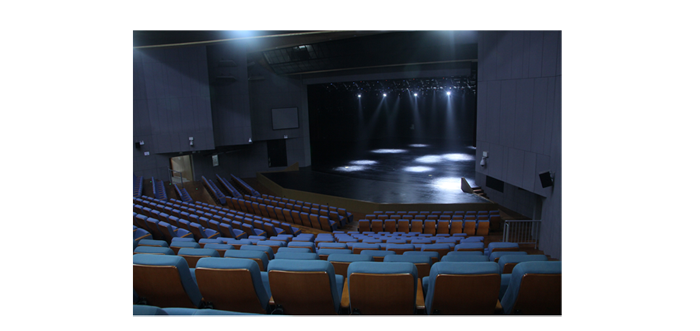

演艺中心剧场大约可容纳1000人

“项目前期,我们对场地的声学环境进行了评估,混响时间大约为2.3秒,还可以,没有想象中那么糟糕。”张经理表示。

1. 左中右扩声系统

演艺中心剧场的舞台宽15米,深23米,包括常规演出区域和供交响乐团使用的乐池。针对台唇弧度较长的特点以及场地的使用需求,舞台主扩采用左中右系统,每个声道都可以独立覆盖整个剧场的听音面:台口上方左右两侧各吊挂三只黑色款的EAW MK5364iU二分频全频音箱;中间吊挂4只黑色款的EAW MK5364iU音箱,这四只音箱两两成对,其中一对位于另一对上方,上下两组音箱独立驱动和处理,覆盖一层坐席和上层挑台。声像定位则选用EAW MK5394iU Black音箱,与两只SB528zP超低音音箱一起暗装在舞台左右两侧的墙面上。

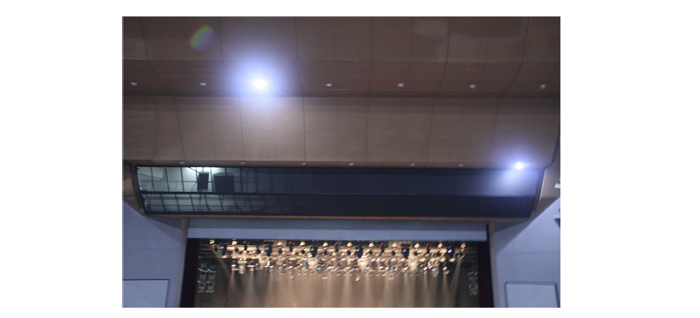

舞台主扩采用左中右系统,由EAW MK5364iU音箱组成,它们安装在舞台台口上方

“我们选择EAW MK5394iU,是因为它的输出功率比较充足,有800W;高频功率达到150W,意味着高音非常清亮。我们将MK系列音箱组合使用,既可以获得指向性控制,又能保证左中右系统进行单声道扩声时,也具备足够的能量覆盖特定听音面,满足整个场地的使用需求。”张经理说。

舞台固定返送音箱选择了4只Community V2-1564B,另外4只EAW VFM159音箱用作流动返送。台唇补声则使用5只EAW VFR89i二分频全频音箱。为了满足乐队演出需求,还安装了乐池扩声系统。4只EAW VFR89i音箱安装在台唇后方台口的正下方,为乐队提供监听。

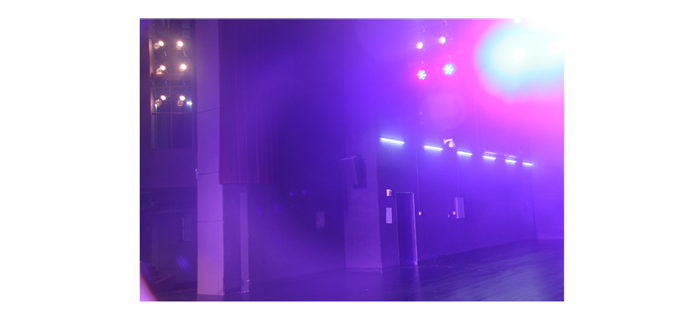

舞台固定返送音箱选择了4只Community V2-1564B

“这套扩声系统充分满足了场地的多功能用途,可根据需求选择为动态力度优先、音乐丰满度优先或语音清晰度优先。”张经理总结道。

2. 环绕效果声

演出过程中,观众除了聆听舞台传来的美妙的歌声与清晰的语音,精彩之处还能感受到四周响起的鼓掌声和欢呼声,原来为了营造气氛和烘托氛围,还在观众席左侧墙、右侧墙、后墙安装了20只Community V2-8B紧凑型两分频音箱组成的环绕效果声系统。

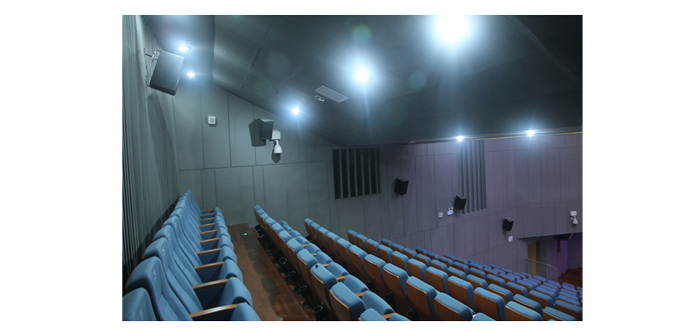

20只Community V2-8B紧凑型两分频音箱组成环绕效果声系统

“环绕效果声是整个音响系统的一大亮点。我们之所以选择Community V2-8B音箱,一是这款音箱可以壁装隐藏起来,二是它的灵敏度高,能量充足。”

提前录制好的效果声,如鼓掌声和欢呼声,通过数字调音台的多声道发送到环绕声系统,实现烘托现场气氛的功能。

3.双调音台备份

本项目音响系统专为固定的音乐歌舞剧设计,其特点是节目源固定、演出时间长度固定、音效元素多,常规的调音台调控手段有限,难以满足实际使用需求,因此需要进行针对性设计。

为满足各种演出类型应用,混音系统采用数字和模拟双调音台备份,主调音台是Allen & Heath的GLD112数字调音台。所有信号都是既到模拟调音台,也到数字调音台。模拟调音台输出到本地机房,经过处理后,与数字信号混合,输出至功放室。

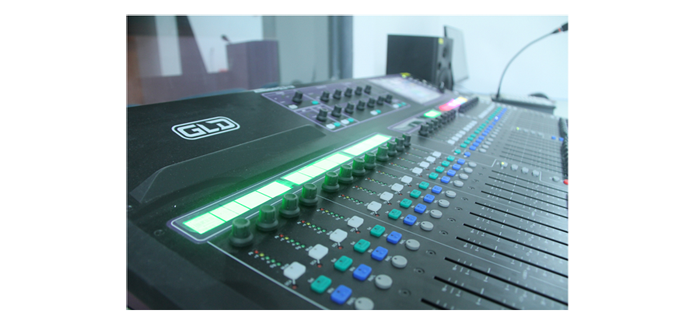

混音系统采用数字和模拟双调音台备份,主调音台是Allen & Heath的GLD112数字调音台

GLD112数字调音台采用多母线输出,可以控制更多的回路,是一款全数字化的混音系统,非常适合此次项目。一台GLD-AR2414/X以及一台GLD-AR0804/X接口箱位于舞台信号交换机房,方便接入各个剧团的信号。另外,它们与功放同处于信号交换机房,缩短了功放至扬声器的距离,极大地降低了信号损失。

4.一体化数字功放

在演艺中心扩声方案设计中,功放的功率需为扬声器连续功率的1.5~2倍。同时,考虑到演艺中心剧场的实际需求,为无源扩声系统选择了节能环保、技术一流的意大利Powersoft K3数字功率放大器。

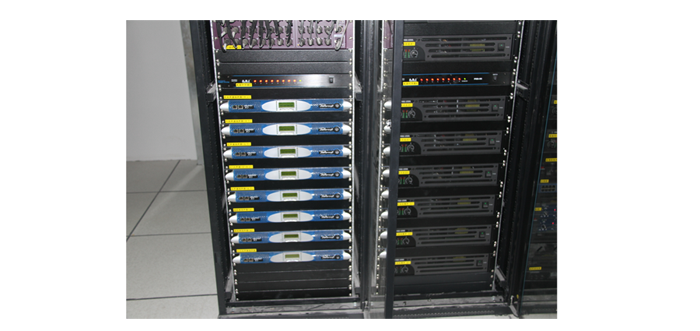

技术一流的意大利Powersoft K3数字功率放大器

K3设计紧凑、体积小巧,具有强劲的功率输出。由于采用了专利的功率因数校正(PFC)技术,能量的利用率达到了95%,极大地降低了能耗,与相同输出功率、没有使用PFC技术的功放相比可节约将近40%的能量。

K系列功放还具备远程监控功能。工程师可在远离功放室的控制室对功放进行远程监控,获悉功放的工作状态,如温度、运行状态报告等,或者远程控制功放的开关、DSP参数设置等功能。

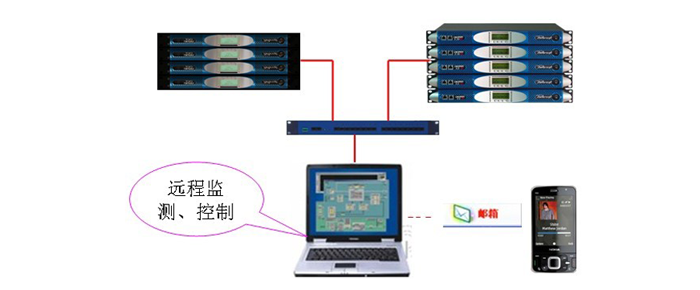

K系列功放具备远程监控功能

“K系列的远程监控功能极大地提高了使用的便利性。客户甚至还可以使用电脑设置电子邮箱,通过网络将功放的工作状态随时发送至手机邮箱。”张经理介绍道。

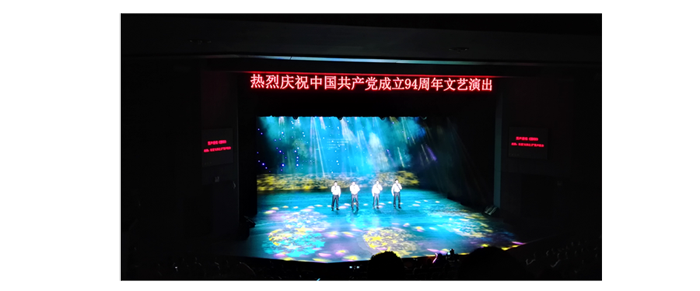

目前,该项目已通过初步验收。在6月25日举办的“飘扬的旗帜——庆祝中国共产党成立94周年文艺演出”中,不管是歌舞、小品、舞台剧还是乐队演出,音响系统都能够完美诠释,出色表现受到甲方认可。

张经理总结道:“甲方对整个音响系统很满意,认为这个系统充分满足了他们的使用需求。”
